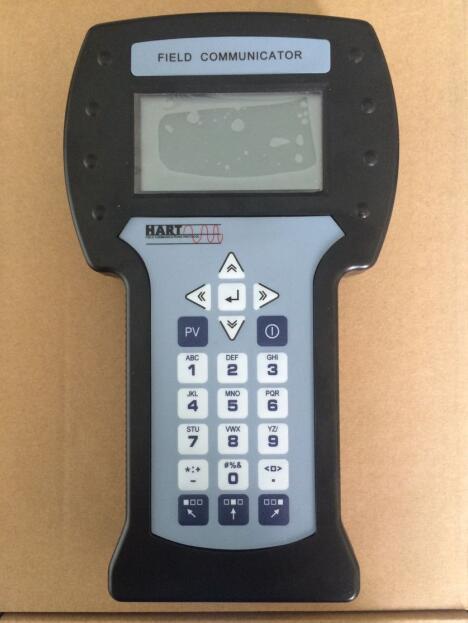

HART475手操器

型號：YHHT475手操器

一、YHHT475手操器概述

  YHHT475系列HART475手操器分全中文和全英文是手持智能終端（通訊器）適合hart協議智能變送器的通訊操作，與hart475、hart375、hart388兼容， 具有極好的兼容性，可通訊1151，3051，EJA,ABB及流量方面的hart協議的進口儀表。hart475手操器完全兼容國產的各種hart協議智能變送器。并且可以調節所有進口和國產帶標準hart協議的壓力儀表、溫度儀表、流量儀表、液位儀表、閥門定位器。

二、YHHT475手操器特點 　　

1. 支持延時關機：按壓開關鍵 I/O 一秒鐘以上，可打開或關閉手持器電源 　　

2. 輸出HART幅值自動控制：在噪聲較大的現場，HART信號輸出幅值將自動增加一倍 　　

3. 新增總線噪聲有源處理電路，通信效果更好 　　

4. 國產HART手操器使用三節南孚五號電池可連續工作150～200小時，并有電池電量指示 　　

5. 1％電池電量測量，顯示更準確 　　

6. 增加綠色背光，顯示更加清晰 （可用于昏暗/夜間環境操作） 　　

7. 用戶可主動關閉背光（通過按住右下角轉換鍵1秒以上可關閉或開啟背光） 　　

8. 支持數十種儀表：SIMENS PDS、P300、LR200雷達物位計、 Rosemount 1151、3051、644、248、2051，SIMENS DSIII、PS2、SIPART PS2閥門定位器、Yokokawa EJA、EJAX，ABB，FOXBORO等 （中/英文可切換） 　　

9. 支持快捷鍵：用戶可通過使用數字快捷鍵直接進入相關功能 　　

10. 改良的新殼體設計，更具國際產品特色 　　

11. 可選中文、英文界面

三、YHHT475手操器技術指標 　

1、外形尺寸：228mm×100mm×60mm（手持部 分為 70mm 寬×36mm 厚）（不包括插頭和引出帶纜部 分）。 　

2、HART接口部分 　 a） HART接口可接收的共模電壓為±28V 　　b）漏電電流典型值小于 1.0uA@25℃ 　　c）HART接口通信距離<1500m 　

3、PC接口部分 　　PC接口部分需要通過電平轉換器連接 PC 機串 口，此端口用于升級儀表庫。 　

4、功耗指標 　　電源功耗：4.5VDC，19.8mA（工作狀態）, 　

5、環境溫度要求 　　工作溫度范圍：0℃～+50℃ 儲存溫度范圍：-20℃～+55℃ 　

6、液晶顯示屏 　　液晶顯示屏是 8 行×21 字符顯示，可以顯示 4行漢字。 　　在環境溫度過低時，液晶顯示器的響應速度會變 慢，這是正?，F象；由于本設備帶有自動溫度補償電 路，在環境溫度較高時，液晶顯示器仍然具有很好的 對比度，方便您在不同環境的使用需求

7、設備清單

YHHT475手操器一臺

電池（機內）一塊

包一個

充電器一部

通訊線纜一條

操作手冊一本

250歐姆電阻一支
