電磁流量計測液體時介質的電導率及粘度影響分析-技術文章

一、所測量的液體介質的電導率對于電磁流量計到底有怎么樣的影響？　　

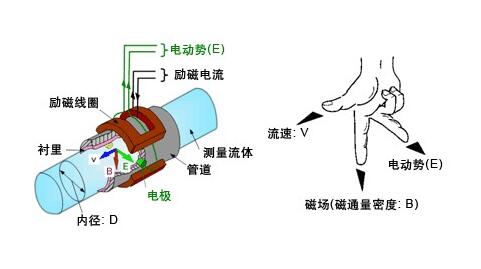

    電磁流量計電導率范圍：被測流體電導率≥5μs/cm，它是運用電導率均勻的液體，在磁場B中內徑為D，管內以流速V流動時，按法拉第電磁感應定律感應電勢E=K·B·D·V（式中K為常數）來工作的。在該基本公式中感應電勢E不受電導率和液體溫度、壓力、密度、粘度的直接影響。但實際上電導率還因以下原因受到影響：
    1.電導率降低，流動噪聲增加，輸出信號不穩定。

    2.液體產生的渦電流對磁場的影響。液體電導率過大，液體中渦電流所產生二次磁場作用到主磁場
，其影響就不用忽視。液態金屬電導率非常高（如20℃水銀為1×104S/cm）,通用的電磁流量計就無法測量，必須用直流磁場型電磁流量計。通用電磁流量計可進行測量液體的極限電導率為1×10-6S/cm數量級，若為通常任何濃度離子性電解質電導率（如飽和食鹽水約為2×10-1S/cm）高于此值，不受渦電流對磁場的影響。
　
　  3.感應電勢受連接流量傳感器相鄰金屬管道短路效應影響，電導率增加流量輸出信號下降。近年來流量傳感器趨向小型化，法蘭間長度更短，此效應更為明顯。電磁流量計的電導率影響實驗數據，其中 C社DN15儀表電導率5~20,000μS/cm間變動，示值變化高達2.8%。

二、所測的液體黏度對于測量結果的影響　
　　液體黏度變化的影響實質上是黏度變化引起流速分布廓形變化的影響。流動從紊流（雷諾數Re>8000）轉變到層流（Re<2000）流速分布變化較大，從而引起流量示值得偏移。 理論上若是軸對稱流動于點電極和均勻磁場模式下，流速分布不影響感應電勢。但實際上即使在前置直管段長度充分的軸對稱流，流動于具有小面積（不是理論上的點）電極和不均勻磁場，軸對稱流的流速分布變化，還會產生示值偏離。制造廠儀表在Re數變動下流量示值偏離的實測例。然而從紊流到層流的流動轉變時的流速很低，遠離流程工業低黏度液體常用流速，例如測DN400水，Re=2000時，流速僅0.004m/s,可不必介意，但是若小口徑儀表在低流速時誤差偏大，作分析時應考慮這一因素。
