YHSX1801智能流量積算儀與各種流量傳感器或變送器、溫度傳感器或變送器和壓力變送器配合使用，可對各種液體、蒸汽、天然氣、一般氣體等流量參數進行測量顯示、累積計算、報警控制、變送輸出、數據采集及通訊。

詳細說明

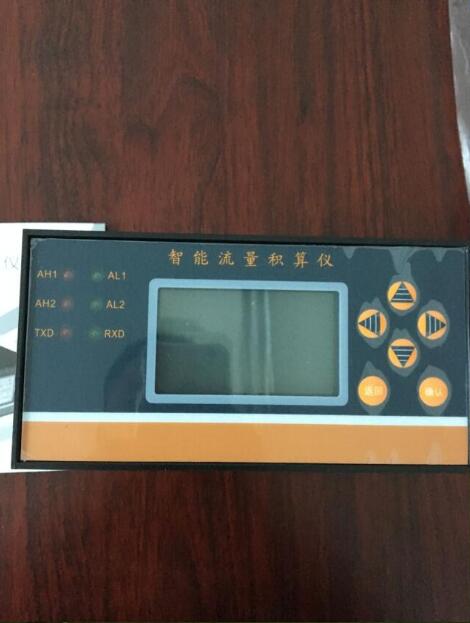

型號：YHSX1801智能流量積算儀詳細介紹

YHSX1801智能流量積算儀與各種流量傳感器或變送器、溫度傳感器或變送器和壓力變送器配合使用，可對各種液體、蒸汽、天然氣、一般氣體等流量參數進行測量顯示、累積計算、報警控制、變送輸出、數據采集及通訊。

功能特點

● 全范圍自動溫度、壓力補償運算，補償方式任意設定
● 線性積算、開方積算任意設定
● 瞬時流量、累積流量、溫度、壓力多種參數顯示
● 小信號切除功能，切除范圍0-5%可選
● 累積流量值可通過面板按鍵清零，清零操作可鎖
● 掉電保護功能，累積流量值掉電保持時間大于5年，所有設定值掉電后永保持
● 先進的模塊化結構，配合功能強大的儀表芯片，功能組合、系統升級非常方便

主要技術指標

基本誤差：0.5％FS或 0.2％FS±1個字
分辨力：1/20000、14位A/D轉換器
顯示方式：雙排同時顯示，上排四位數碼管顯示瞬時流量，下排八位數碼管顯示累積流量采樣周期：0.5S
報警輸出：瞬時流量二限報警，繼電器輸出觸點容量 AC220V/3A
變送輸出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS
通訊輸出：接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率--300～9600bps內部自由設定
饋電輸出：DC24V/50mA
電源：開關電源 85～265VAC 功耗4W以下

選型表

代碼								說明
YHSX1801								智能流量積算儀
外型尺寸	A							橫式160×80×125mm
	A/S							豎式80×160×125mm
	B							方式96×96×110mm
控制輸出		B0						B0無報警輸出，可省略
		B1						瞬時流量上限報警
		B2						瞬時流量下限報警
		B3						瞬時流量上下限報警
		B4						累積流量上限報警
		B5						累積流量下限報警
		B6						累積流量上下限報警
變送輸出			X1					4-20mA輸出
			X2					0-10mA輸出
			X3					1-5V輸出
			X4					0-5V輸出
通訊輸出				P				微型打印機
				R				串行通訊RS232
				S				串行通訊RS485
變送器配電電源								無饋電輸出
					V12			帶DC12V饋電輸出
					V24			帶DC24V饋電輸出
供電電源								220VAC供電
						W		DC24V供電
流量輸入信號						L1		電流：4-20mA、0-10mA、0-20 mA
						L2		電壓：1-5V、0-5V
						L3		脈沖頻率： 0-10KHZ
溫度輸入信號							W1	電流：4-20mA、0-10mA、0-20mA
							W2	電壓：1-5V、0-5V
							W3	熱電阻：Pt100
							W4	熱電偶：K、T、E
壓力輸入信號							Y1	電流：4-20mA、0-10mA、0-20mA
							Y2	電壓：1-5V、0-5V
