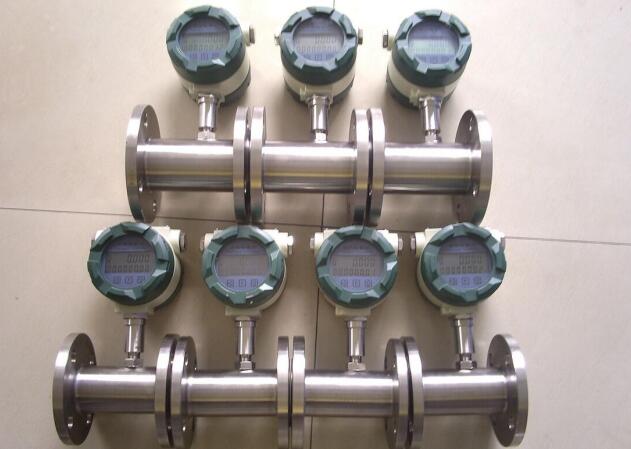

食用油類流量計

詳細說明

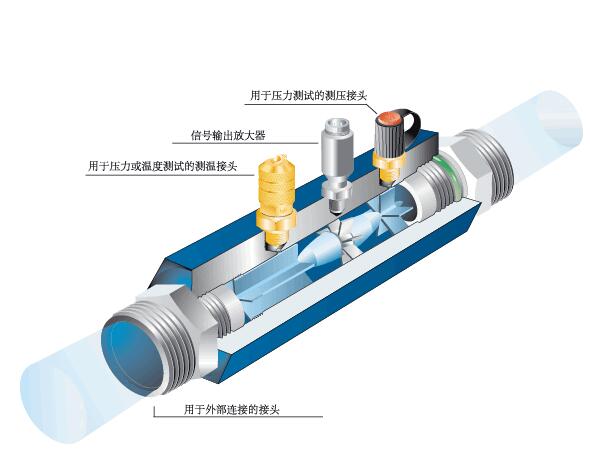

工作原理
  它先將流速轉換為的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。

產品特點：
  壓力損失小，葉輪具有防腐功能。
  具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。
  采用超低功耗單片微機技術，功能強，功耗低。具有非線性準確度補償功能的智能流量顯示器。
  準確度,一般可達±1%R,高準確度型可達±0.5%R；
  輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
  范圍度寬，中大口徑可達1:20，小口徑為1:10；
  結構緊湊輕巧，安裝維護方便，流通能力大；
  適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
  也可適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
  儀表系數可由按鍵在線設置，并可顯示在lcd屏上，lcd屏直觀清晰，可靠性高。

技術參數:　
公稱口徑：　管道式：DN4～DN2000
準確等級：　管道式：±0.5級，±1.0級
環境溫度：　-20℃～50℃
介質溫度：　測量液體：-20℃～120℃
大氣壓力：　86KPa～106KPa
公稱壓力：　1.6 Mpa 、2.5Mpa
儀表材質：　304不銹鋼、316（L）不銹鋼等
環境條件：　溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
輸出信號：　脈沖頻率信號，低電平≤0.8V 高電平≥8V  、4-20MA信號
供電電源：　電池供電 、+12VDC 、+24VDC（可選）
信號傳輸線：　STVPV3×0.3（三線制）
傳輸距離：　≤1000m
信號線接口：　郝斯曼接頭
防護等級：　IP65
連接方式：　螺紋連接、法蘭連接、卡箍式衛生型、插入式等
直管段要求：　液體：上游直管段應≥100DN，下游直管段應≥5DN

電氣特性：
1、 顯示方式：
　　（1）遠傳顯示：脈沖輸出（配顯示儀表）；
　　（2）現場顯示：7位lcd顯示累積流量，單位（m3）7位lcd顯示瞬時流量，單位（m3/h）
　?。?）渦輪流量變送器：（配顯示儀表）。
2、輸出功能：
　?。?）脈沖輸出，p-p值由供電電源確定；
　?。?）可帶脈沖輸出或4~20ma兩線制電流輸出；
　?。?）4~20ma兩線制電流輸出。
3、供電電源：
　　（1）dc5~24v；
　?。?）3v鋰電池安裝于儀表內部可連續使用五年以上；
　?。?）dc24v。

儀表類型
A、現場顯示型
　　食用油類流量計是采用單片微機技術設計的新型流量計顯示儀表，與脈沖信號輸出的流量傳感器（如渦輪、旋渦）配套。可顯示瞬時流量和累計總量。累計流量：八位數字，小數點后面3位有效數字。瞬時流量：六位數字，可顯示出每升的變化。顯示精度：±1個顯示單位。信號輸出：脈沖輸出：1~3000Hz外供+12~+24VDC電源 電流輸出：4~20mA外供+24VDC電源（兩線制）內置2節3V鋰電池并聯供電。當電壓低于2.7V時出現欠壓指示，隔爆型。小信號切除功能。
B、脈沖輸出型
　　工作電壓：+12VDC或+24VDC兩種（客戶定貨前必須選定一種供電電源）。信號傳輸距離：小于250米。輸出信號：方波信號幅值：+12VDC供電幅值大約為10V+24VDC供電幅值大約為20V安裝：放大器和渦輪流量傳感器連接為M16×1.5螺紋，渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器上，用手?jǐn)Q到感覺放大器到底后再把鎖緊螺母帶緊。接線：脈沖輸出型放大器對外引線為三根，紅線、白線和屏蔽。紅線接正電源，白線為脈沖輸出和其它顯示儀或設備連接，屏蔽接地。
　　
C、4～20mA輸出型
　　工作電壓：外供電+24VDC（兩線制）輸出信號：4~20mA或1-5V、4mA對應渦輪流量傳感器零流量，20mA對用渦輪流量傳感器最大流量，流量范圍見渦輪流量傳感器銘牌。信號傳輸距離：小于250米。安裝：渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器接頭處（m16×1.5螺紋），用手?jǐn)Q到感覺放大器已經到底后把鎖緊螺母帶緊。接線：4~20mA輸出型放大器對外引線為紅線和白線。紅線為電源線，白線為信號線。
　　
D、分體遠傳顯示型
　　工作電壓：外電源供電220VAC信號傳輸距離：小于250米顯示儀瞬時四位：累計總量九位顯示顯示儀尺寸：橫式：160mm×80mm豎式：80mm×160mm顯示儀帶4~20mA輸出并能與計算機連接

測量范圍：

選型

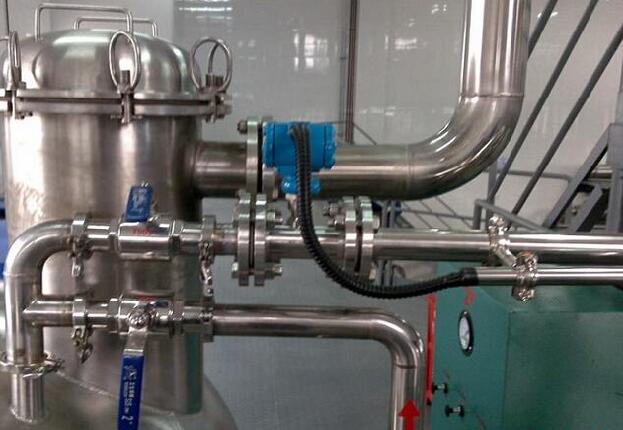

安裝方式：
    1、 安裝可采用法蘭連接、螺紋連接、插入式及卡箍式衛生型，根據現場選好；
　　2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥20dn，下游直管段應≥5dn（dn為管道內徑）。
　　3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；
　　4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道；
　　5、傳感器露天安裝時，請做好防水處理；
