不銹鋼橢圓齒輪流量計

精品推薦

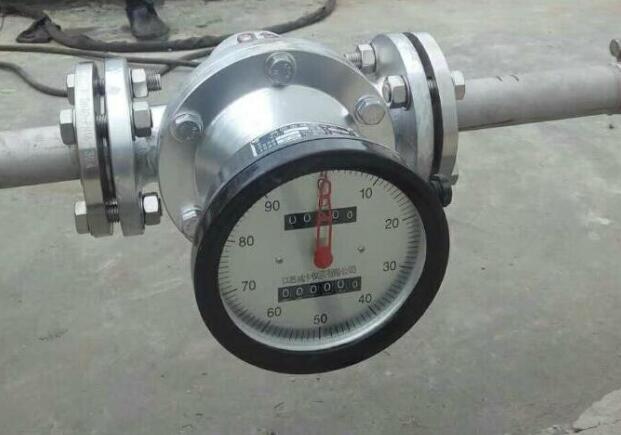

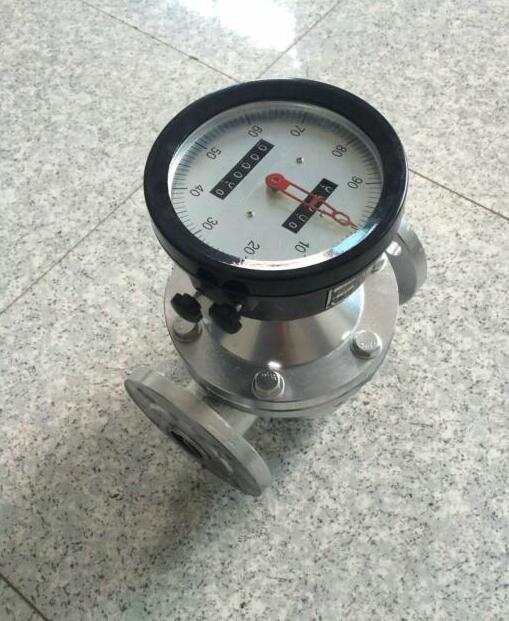

YH1801BTC不銹鋼橢圓齒輪流量計是我公司根據市場需要，研制成功的防腐型流量計。該產品設計新穎，結構合理。具有重量輕、精度高特點，可廣泛用于石油、化工、醫藥衛生等部門的流量測量。

詳細說明

型號：YH1801BTC 不銹鋼橢圓齒輪流量計詳細介紹

YH1801BTC不銹鋼橢圓齒輪流量計是我公司根據市場需要，研制成功的防腐型流量計。該產品設計新穎，結構合理。具有重量輕、精度高特點，不銹鋼橢圓齒輪流量計廣泛用于石油、化工、醫藥衛生等部門的流量測量。

測量原理：

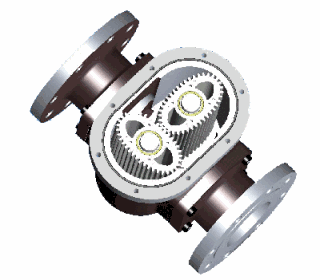

在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。常用于管道中液體流量連續或間斷測量和控制的儀表。

產品特點:

測量精度高、流量范圍寬、重復性好

螺旋轉子轉動均勻、震動小、壽命長

對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量

結構簡單、外形尺寸小、重量輕

安裝容易，表前不需安裝直管段

技術參數:

連接方式: 法蘭連接:DN10～DN200
安裝方式: 水平、垂直
口徑系列: DN10，15，20，25，40，50，80，100
壓力損失: ≤0.1MPa
精度等級: 普通型0.5級，高精度0.2級
介質壓力: 普通型1.6MPa,高壓型3.2MPa
粘度范圍: 普通型:0.6～200mpa.s,
高粘度200～1000mpa.s
介質溫度: 普通型＜120℃，高壓型＜200℃
表體材質: 鑄鐵、鑄鋼、不銹鋼等
轉動部件: 鋁合金、不銹鋼等

產品分類普通鑄鐵型（A）、鑄鋼型（E）、不銹鋼型（B）

項目型號		A鑄鐵		E鑄鋼		B不銹鋼
公稱壓力 Mpa		1.0 1.6		2.5 4.0 6.4		1.0 1.6
被測液體粘度		2 — 200 mPa.s
被測液體溫度		-20℃～+100℃
流量范圍 m3h
型號 精度等級	A鑄鐵			E鑄鋼		B不銹鋼
公稱口徑（DNmm	0.5		0.2	0.5	0.2	0.5	0.2
10	0.04～0.4		0.1～0.4	0.04～0.4	0.1～0.4	0.1～0.5	0.1～0.5
15	0.25～1.5		0.3～1.5	0.25～1.5	0.3～1.5	0.3～1.5	0.3～1.5
20	0.5～3		0.6～3	0.5～3	0.6～3	0.6～3	0.6～3
25	1～6		1.2～6	1～6	1.2～6	1.2～6	1.2～6
40	2.5～15		3～15	2.5～15	3～15	3～15	3～15
50	4～24		4.8～24	4～24	4.8～24	4.8～24	4.8～24
65	5～40		8～40	5～40	8～40	8～40	8～40
80	10～60		12～60	10～60	12～60	12～60	12～60
100	16～100		20～100	16～100	20～100	20～100	20～100
150	32～190		38～190	32～190	38～190	38～190	38～190
200	34～340		68～340	34～340	68～340	68～340	68～340

安裝注意事項
1安裝前，表面管道應仔細清除雜物。在安裝流量計時，應防止雜物跌入管道。流量計盡可能安裝成水平位置。
2.前需裝過濾器，防止變送器因雜物而扎住而阻塞管道，過濾器應定期清洗。
3. 應安裝泵的輸出端，否則也會造成儀表誤差增大。
4. 在使用時，應使表內充滿液體。被測液體內不應混有氣體，否則應安裝氣體分離器。
