壓縮空氣設備配套流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2025-06-06 11:00:00 * 瀏覽: 170

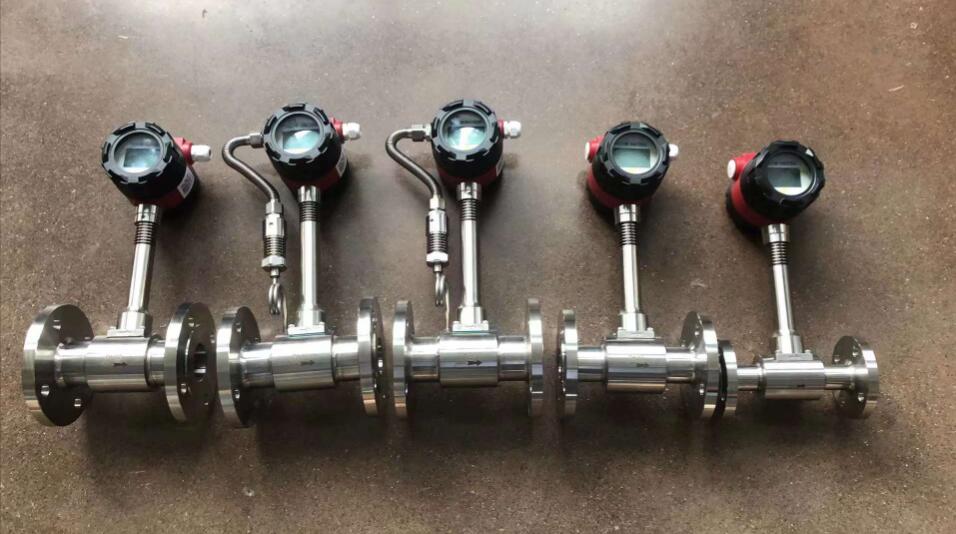

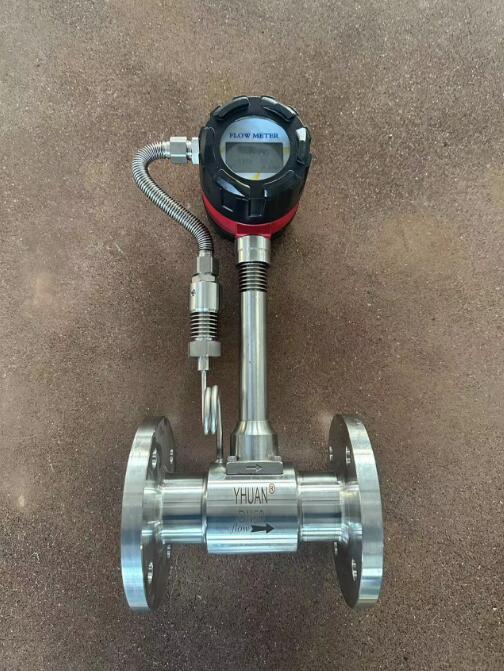

壓縮空氣設備配套流量計結構簡單牢固，無可動部件，可靠性高，壓力損失小，量程范圍大，準確度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。流量計采用壓電應力式傳感器,可靠性高，可在-20℃～ 350℃的工作溫度范圍內工作。

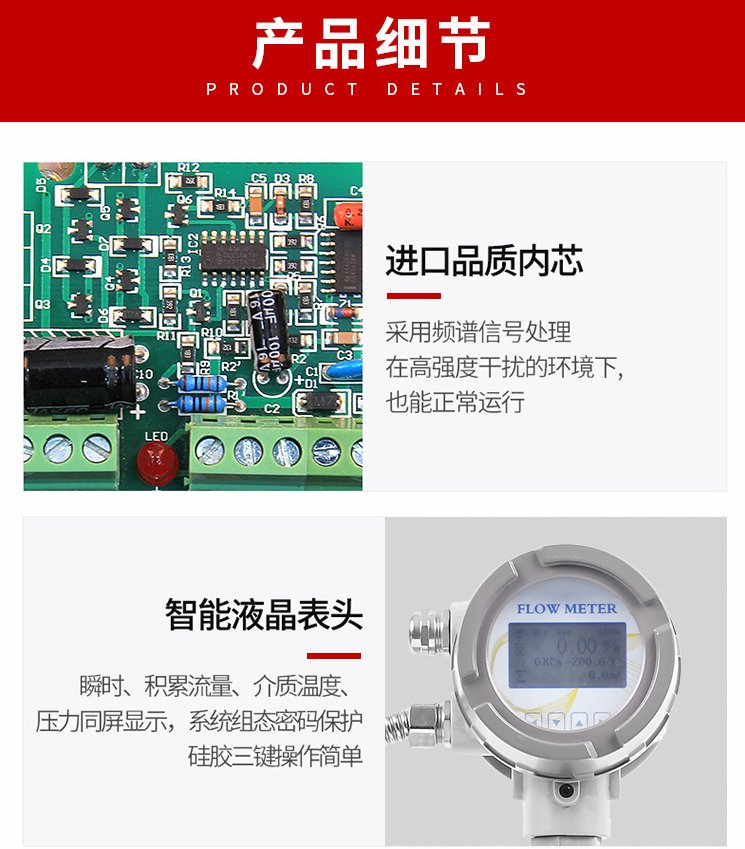

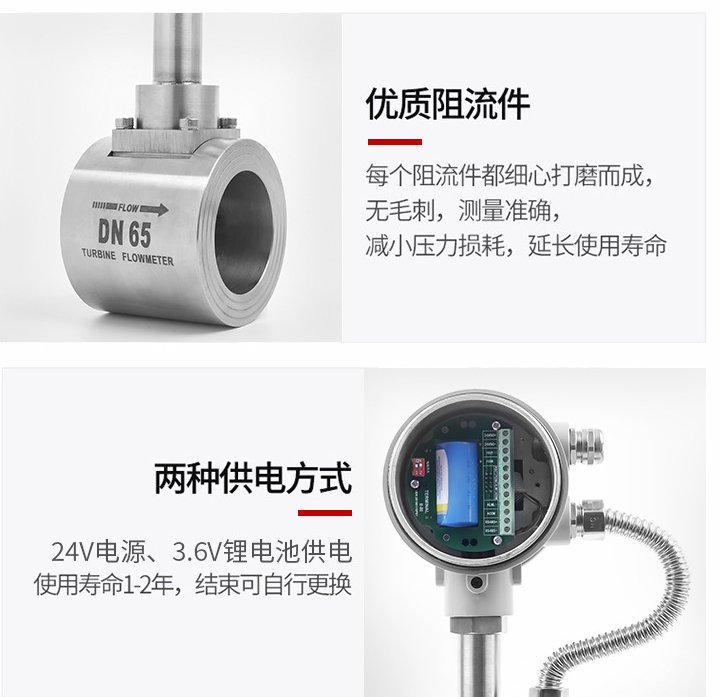

產品特點：

▲不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。

▲無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。

▲采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。

▲電流輸出均為電隔離型，具有良好的共模干擾抑制能力。

▲同時顯示流量值與累計流量值，不必輪流切換。

▲采用抗振探頭，有效消除外界振動影響。

▲電路采用表面貼裝工藝，結構緊湊，可靠性高。

▲量程比寬達20:1

▲整體結構設計合理，動態測量范圍寬，壓力損失小。

▲采用不銹鋼材質，可適用于腐蝕性介質的測量。

▲現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

主要技術參數：

1、公稱通徑：15，25，40，50，65，80，100，125，150，200，250，300，（200～2000插入式）非標產品可根據用戶要求特殊定做。

2、公稱壓力（MPa）：DN15-DN200 4.0 gt;4.0協議供貨），DN250-DN300 1.6 gt;1.6協議供貨）。

3、介質溫度（℃）：壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨）。

4、本體材料：儀表外殼采用鋁合金,1Cr18Ni9Ti，（其它材料協議供貨）。

5、允許振動加速度：壓電式:0.2g；電容式:1.0～2.0g。

6、準確度：±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS。

7、范圍度：1：6～1：30。

8、供電電壓：傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池。

9、輸出信號：方波脈沖（不包括電池供電型）：高電平≥5V，低電平≤1V；電流：4～20mA。

10、壓力損失系數：符合JB/T9249標準　Cd≤2.4。

11、防護等級：普通型IP65 ；潛水型 IP68。

12、環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa。

13、適用介質：氣體、液體、蒸汽。

14、傳輸距離：三線制脈沖輸出型：≤300m，兩線制標準電流輸出型（4～20mA）：負載電阻≤750Ω。

15、信號線接口：內螺紋M20×1.5。

16、現場液晶雙行顯示（溫度補償型）方式：可循環顯示溫度、壓力、瞬時流量、累積流量等參數。

流量范圍：

公稱通徑DN (mm)	流量范圍(m³/h)
公稱通徑DN (mm)	液體	氣體	蒸汽
10	0.1～1	1～10	1～10
15	0.6～3	4～28	4～28
20	0.8～6	6～40	6～40
25	1.2～16	10～60	10～60
32	2～20	13~130	13~130
40	2.6～40	25~180	20～200
50	3～60	50~500	50~500
65	7.5～70	50～400	54～540
80	12～130	80~800	80~800
100	15～220	150~1500	150~1500
125	25～250	320~3200	320~3200
150	30～450	560~6000	560~6000
200	45～800	890~9000	890~9000
250	65～1250	960～5000	930～8000
300	95～2000	1360~14000	1360~14000

壓縮空氣設備配套流量計安裝條件：

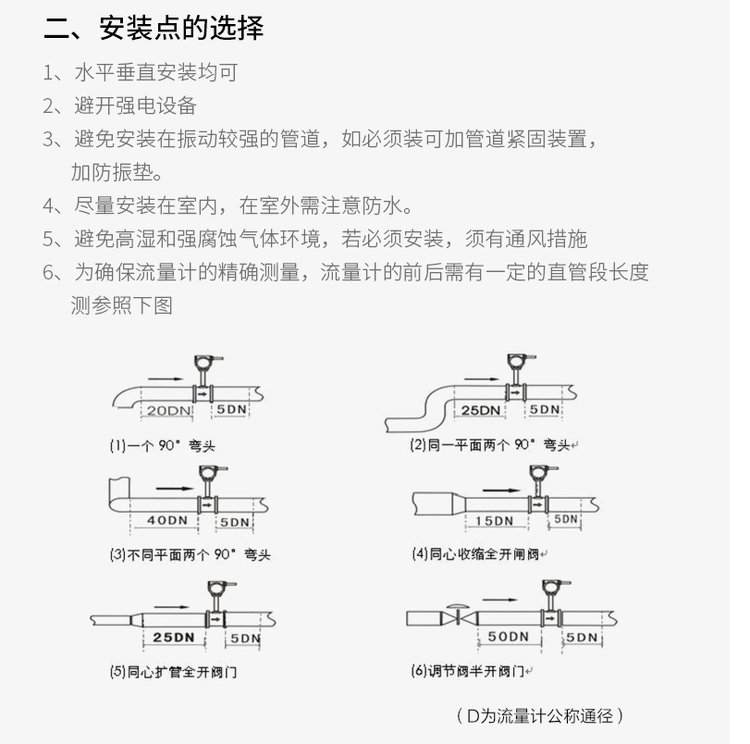

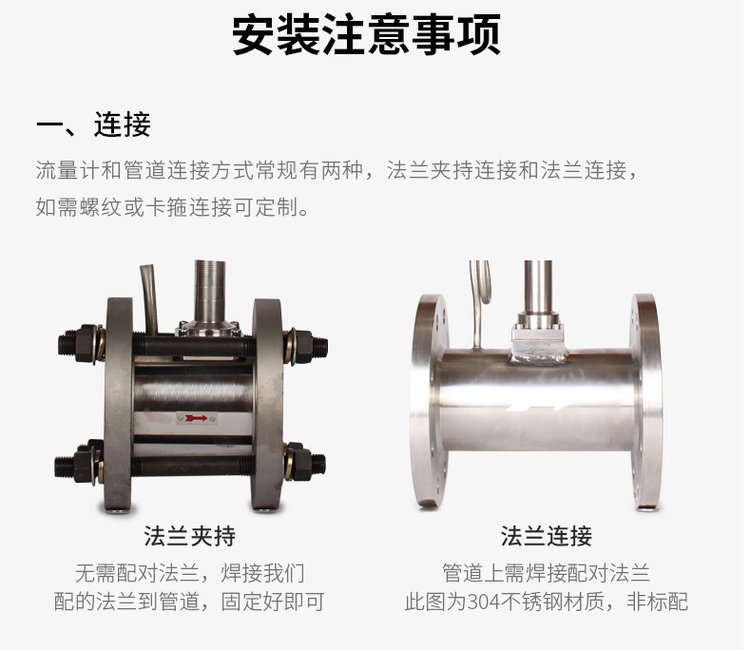

1.傳感器應安裝在水平、垂直、傾斜（液體流向自下而上）的與其通徑相同的管道上。傳感器的上游和下2游應配置一定長度的直管段，其長度應符合前直管段15～20D，后直管段5～1OD的要求。

2.安裝液體傳感器的附近管道內應充滿被測流體。

3.傳感器應避開安裝在有強烈機械振動的管道上。

4.直管段的內徑盡可能與傳感器通徑一致，應采用比傳感器通徑略大的管道，誤差要≤3％，并不超過5mm。

5.被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。

6.傳感器應避開安裝在有較強電磁場干擾、空間小和維修不方便的場合。
