排水管道流量計選型：

◆量程范圍確認

一般工業用排水流量計被測介質流速以2～4m/s為宜，在特殊情況下，z低流速應不小于0.2m/s，z高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量準確度。

在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：

Q=πD2V/4

Q:流量（㎡/h） D:管道內徑 V：流速（m/h）

流量計量程Q應大于預計z大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。

排水管道流量計口徑及流量的選擇：

公稱通徑(mm)	有效測量流量范圍（m3/h）	公稱通徑(mm)	有效測量流量范圍（m3/h）
10	0.3-1.6	300	300-1200
15	0.8-3.0	350	400-1600
20	1.2-5.0	400	500-2000
25	2.0-8.0	450	600-2500
32	3.0-12	500	800-3000
40	5.0-20	600	1000-4000
50	8.0-40	700	1600-5000
65	12-60	800	2000-6000
80	20-120	900	2000-8000
100	30-160	1000	2500-10000
125	50-250	1200	3000-12000
150	80-400	1400	4000-16000
200	120-600	1600	5000-20000
250	200-800	1800	6000-25000

特點：

１、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；

２、測量管內無阻礙流動部件，無壓損，直管段要求較低；

３、流量計系列公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇；

４、轉換器采用新穎勵磁方式，功耗低、零點穩定、準確度高。流量范圍度可達1500：1；

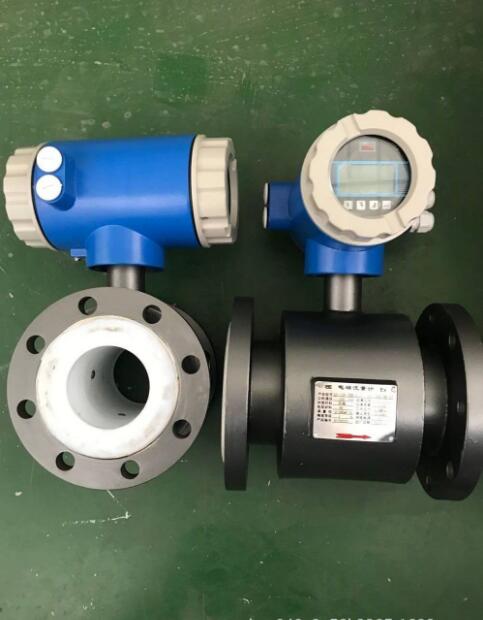

５、轉換器可與傳感器組成一體型或分離型；

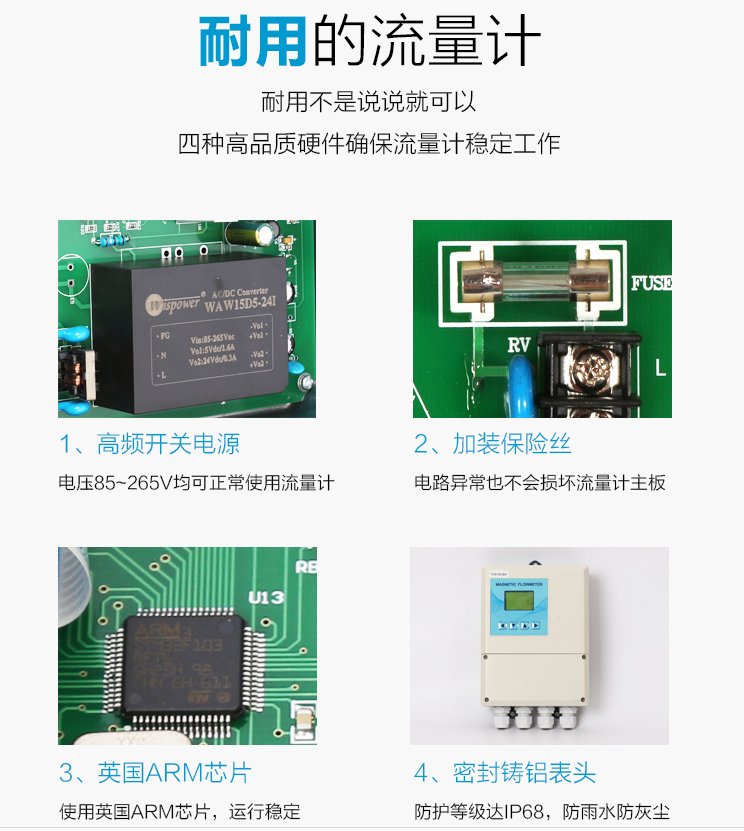

６、轉換器采用16位微處理器，2x16LCD顯示，參數設定方便，編程可靠；

７、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示．莊、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；

８、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能。

主要技術數據：

執行標準
公稱通徑	10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
z高流速	15m／s
準確度	DN10~DN600	示值的：±0.5％(流速≥1m／s)；±3mm／s(流速<1m／s)
	DN700~DN3000	示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S)
流體導電率	≥5uS／cm
公稱壓力	4.0MPa		1.6MPa		1.0MPa			0.6MPa	6.3、10MPa
	DN10~DN80		DN100~DN150		DN200~DN1000			DN1200~DN2000	特殊訂貨
環境溫度	傳感器		-25℃～+60℃
	轉換器及一體型		-10℃～+60℃

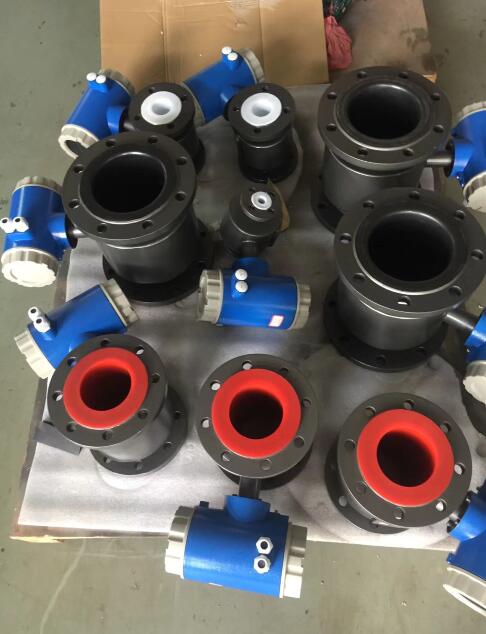

襯里材料	聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA
z高流體溫度	一體型		70℃
	分離型		聚氯丁橡膠襯里			80℃；120℃(訂貨時注明)
			聚氨酯襯里			80℃
			聚四氟乙烯襯里			100℃；150℃(訂貨時注明)
			聚全氟乙丙烯(F46)
			加網PFA
信號電極和接地電極材料	不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢
電極刀機構	DN300～DN3000
連接法蘭材料	碳鋼
接地法蘭材料	不銹鋼1Crl8Ni9Ti
進口保護法蘭材料	DN65~DN150			不銹鋼1Crl8Ni9Ti
	DN200~DN1600			碳鋼+不銹鋼1Crl8Ni9Ti
外殼防護	DN10～DN3000分離型橡膠或聚氨酯襯里傳感器						IP65或IP68
	其他傳感器、一體型流量計和分離型轉換器						IP65
間距(分離型)	轉換器距離傳感器一般不超過100m
