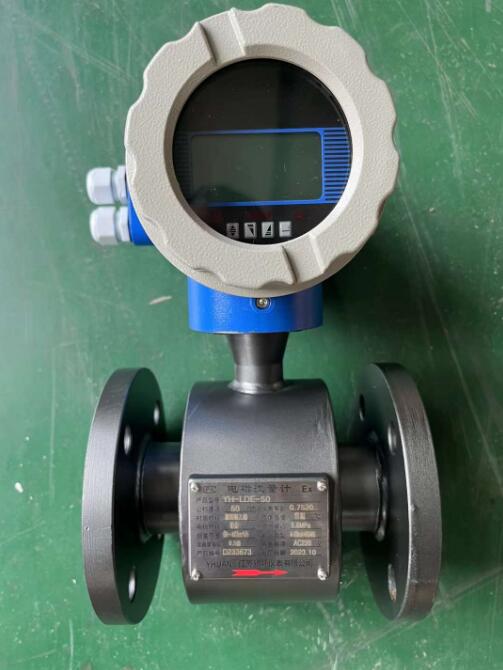

防腐蝕電磁流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2023-12-15 10:45:26 * 瀏覽: 240

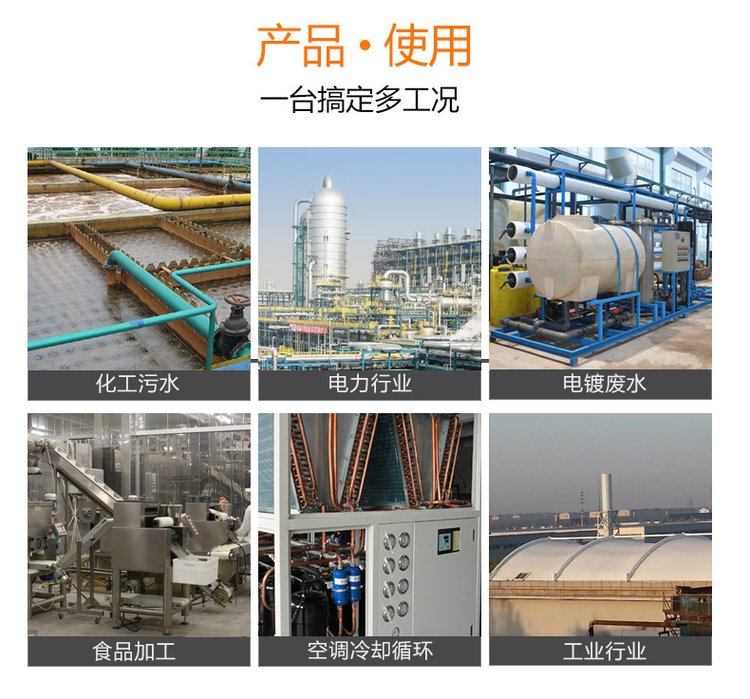

防腐蝕電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，電磁流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。

特點：

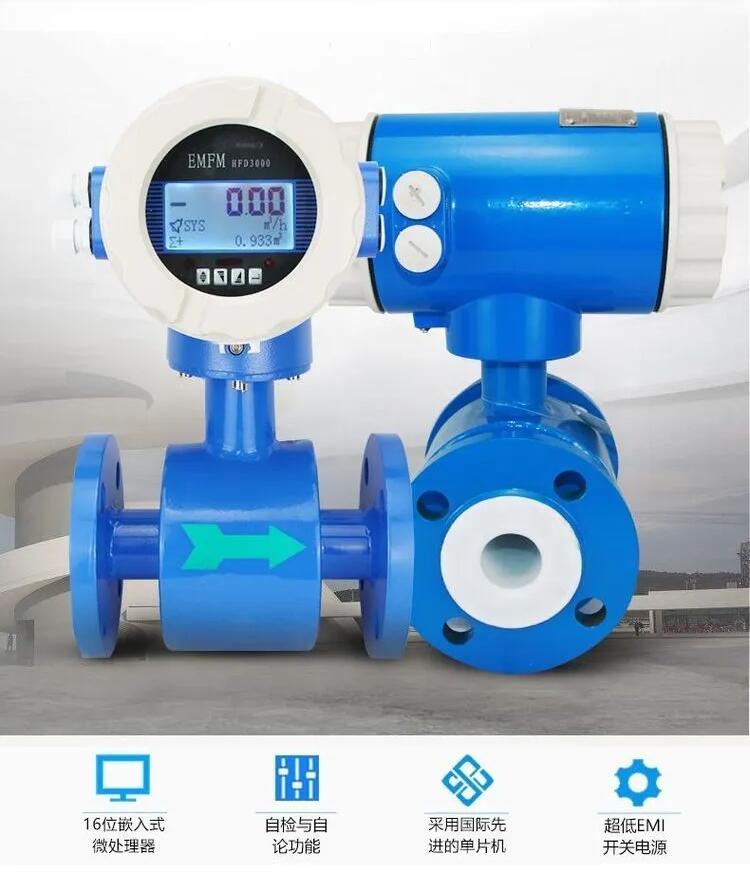

◆采用16位嵌入式微處理器，運算速度快，準確度高

◆全數字處理，抗干擾能力強，測量可靠，準確度高

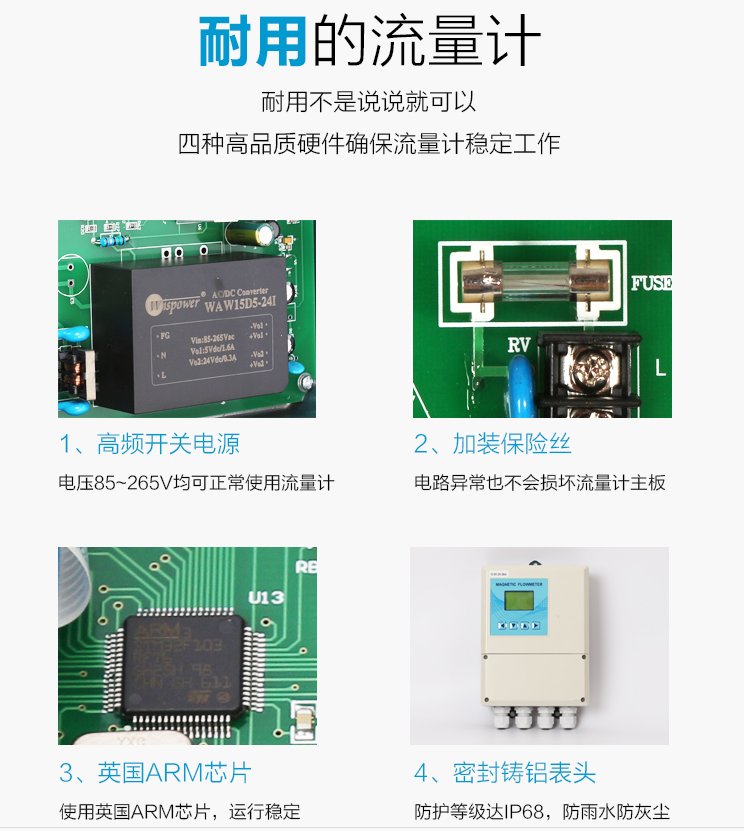

◆超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好

◆儀表結構簡單、可靠，無可動部件，工作壽命長。

◆無截流阻流部件，不存在壓力損失和流體堵塞現象。

◆無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。

◆測量準確度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。

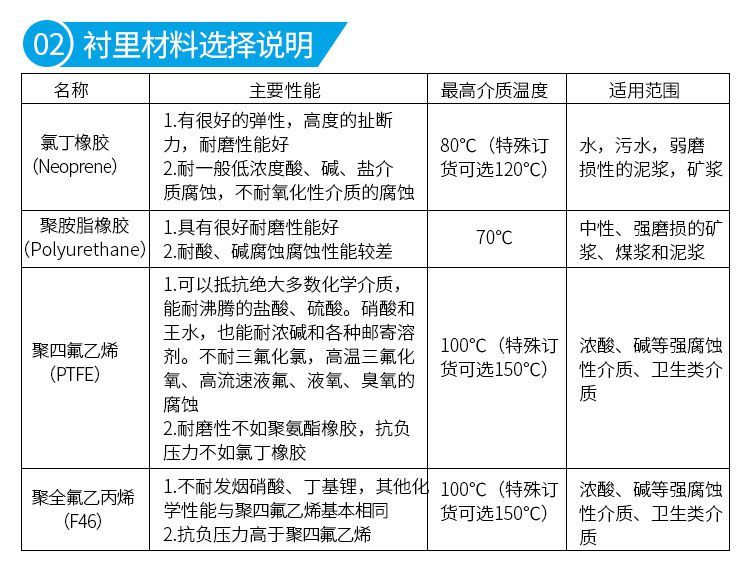

◆采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。

◆備有管道式、插入式等多種流量計型號。

◆采用EEPROM存貯器，測量運算數據存貯保護安全可靠。

◆具備一體化和分離型兩種型式。

◆高清晰度LCD背光顯示。

◆測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；

◆測量管內無阻礙流動部件，無壓損，直管段要求較低；

◆公稱通徑DN15.5～DN2600。傳感器襯里和電極材料有多種選擇；

◆轉換器采用新穎勵磁方式，功耗低、零點穩定、準確度高。

技術參數：

執行標準	電磁流量計（JJG1033-2007）
公稱通經（mm）（特殊規格可定制）	管道式四氟襯里：DN4-DN600
公稱通經（mm）（特殊規格可定制）	管道式橡膠襯里：DN40-DN2000
流動方向	正，反，凈流量
量程比	150:1
重復性誤差	測量值的±0.1%
準確度等級	0.5級，1.0級
被測介質溫度	常規橡膠襯里：-20～ 60℃
	高溫橡膠襯里：-20～ 90℃
	聚四氟乙烯襯里：-30～ 120℃
	高溫型四氟襯里：-20～ 160℃
額定工作壓力（高壓可定制）	DN10～DN250≤1.6MPa
	DN300～DN700≤1.0MPa
	DN800以上≤.06MPa
流速范圍	0.1-15m/s
電導率范圍	被測流體電導率≥5μs/cm
信號輸出	4～20mA（負載電阻0～750Ω），脈沖/頻率，控制電平
通訊輸出	RS485，MODBUS協議，HART協議，Profibus-DP協議
供電電源	220VAC,允差15%或24VDC,紋波≤5%
要求直管段長度	上游≥5DN，下游≥3DN
連接方式	流量計與配管之間均采用法蘭連接，法蘭符合國際：GB/T9113.1-2000
防爆等級	Exd[ia]iaqIICT5
防護等級	IP65，特殊訂制zui高可達IP68
環境溫度	-25～ 60℃
相對濕度	5%～95%
消耗總功率	小于20W

防腐蝕電磁流量計安裝要求：

1、盡量避開具有強電磁場的設備，大功率干擾源。

2、應安裝在水泵后面，禁止在抽吸惻安裝；閥門應安裝在流量下游端。

3、流量計應安裝在干燥通風處。

4、流量計在水平安裝時，應該安裝在處；非水平安裝時，建議安裝在流向由下向上更佳，盡量避{**}出現非滿管情況。

5、流體的流動方向和流量計的箭頭方向一致；

6、管道內要有真空會損壞流量計的內襯，需特別注意；

7、在電磁流量計附近應無強電磁場；

8、在電磁流量計附近應有充裕的空間，以便安裝和維護。
