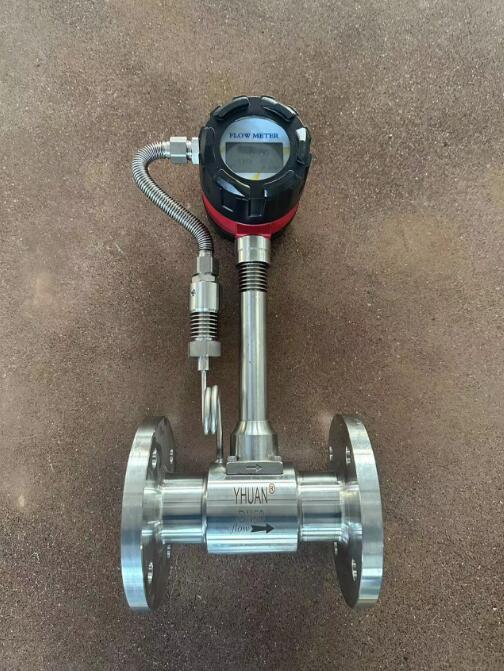

氧氣流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2023-12-05 11:03:36 * 瀏覽: 221

氧氣流量計是利用氣體振動原理而開發的一種新型流量計，該流量計無可動部件，可靠性強、準確度高、壽命長，可在很寬的流量范圍內準確測量氣體的溫度、壓力、瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全，適用于惡劣環境。流量計分一體化顯示和遠傳顯示，并可輸出脈沖信號或電流信號與微機聯網。

特點：

1．結構簡單而牢固，無可動部，可靠性高，長期運行十分可靠。

2．安裝簡單，維護十分方便。

3．檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

4．輸出是與流量成正比的脈沖信號，無零點飄移，準確度高。

5．測量范圍寬，量程比可達1：20。

6．壓力損失較小，運行費用低，更具節能意義。

7.不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。

8.無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。

9.采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。

10.同時顯示流量值與累計流量值，不必輪流切換。

11.采用抗振探頭，有效消除外界振動影響。

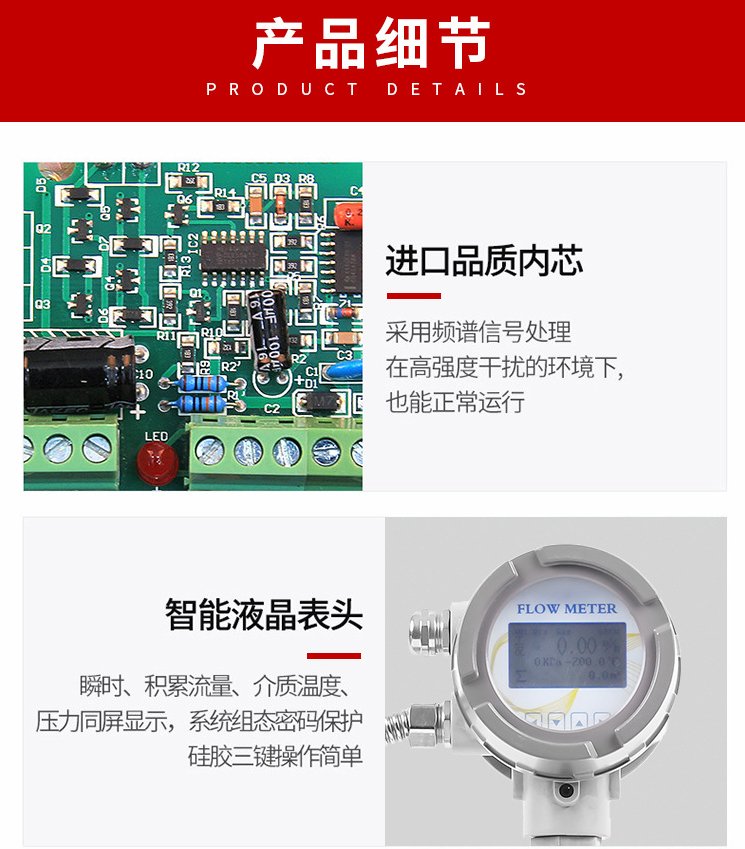

12.電路采用表面貼裝工藝，結構緊湊，可靠性高。

13.整體結構設計合理，動態測量范圍寬，壓力損失小。

14.現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

技術參數：

采用標準		Q/320831AHH003-2004JB/T6807-93
測量介質：		氣體、液體、蒸氣

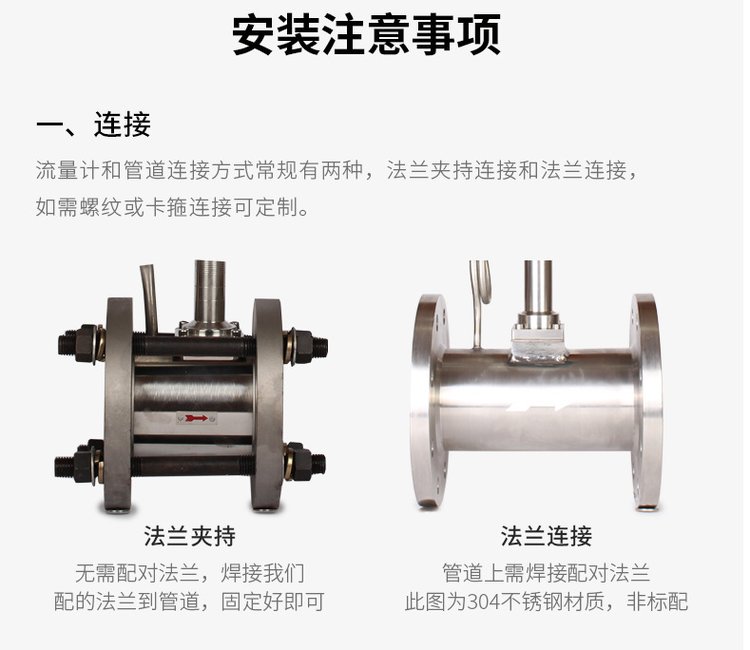

口徑規格	法蘭卡裝式口徑選擇	25，32，40，50，65，80，100，125，150，200，250，300
	法蘭連接式口徑選擇	25，32，40，50，65，80，100，125，150，200，250，300
	插入式口徑選擇	300，400，500，600，800，1000
流量測量范圍	正常測量流速范圍	雷諾數1.5×104～4×106;氣體550m/s;液體0.5～7m/s
	正常測量流速范圍	液體、氣體、流量測量范圍見表2，蒸汽流量范圍見表3
測量準確度		1.5級
被測介質溫度		常溫–25℃～150℃
		高溫–25℃～250℃ -25℃～350℃
輸出信號		4～20mA,傳輸距離為1000m(負載電阻≤750)、485通訊、頻率輸出
儀表使用環境		溫度:-25℃～+55℃ 濕度:5～90%
材質		不銹鋼，鋁合金

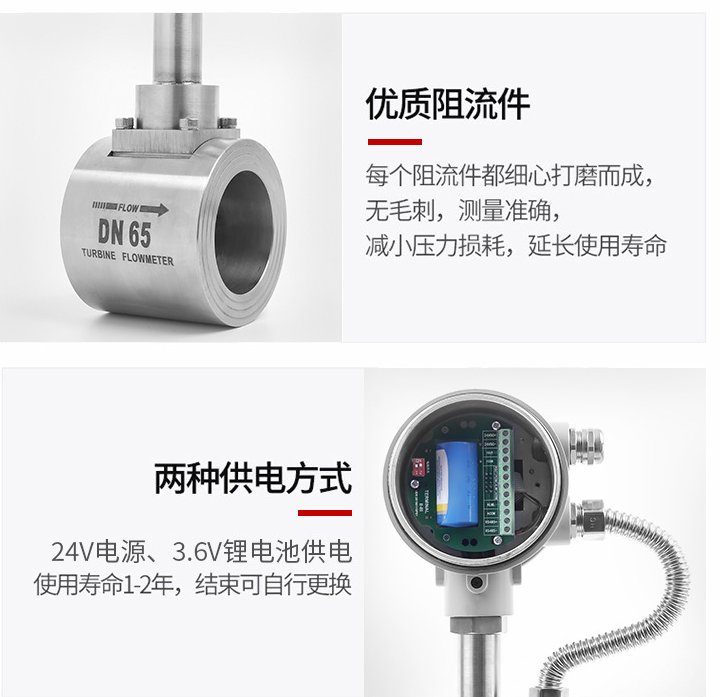

電源		DC24V或鋰電池3.6V
防護等級		IP65

氧氣流量計注意事項：

1、專用法蘭與直管段焊接時不能帶著傳感器焊接。

2、安裝時應使傳感器的流向標志與管道內流體流向一致。

3、傳感器安裝前，法蘭凹槽內必須放好密封圈。壓力和溫度測量點的位置，取壓點在傳感器下游3～5DN處，測溫點在下游5～8DN處。

4、傳感器盡量避開安裝在振動較強的管道上，若不得已要安裝時，必須采取減震措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。

5、連接傳感器的屏蔽電纜走向，應盡可能遠離強電磁場的干擾場合。不允許與高壓電纜一起敷設，屏蔽電纜要盡量縮短，并且不得盤卷，以減少分布電感，zui大長度不應超過200米。

6、安裝傳感器前，管道必須進行清洗。沖掉管內的雜質，避開通流后堵塞傳感器。測量液體的管道必須充滿被測液體，防止氣泡的干擾。
