氮氣流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2023-11-22 10:32:39 * 瀏覽: 231

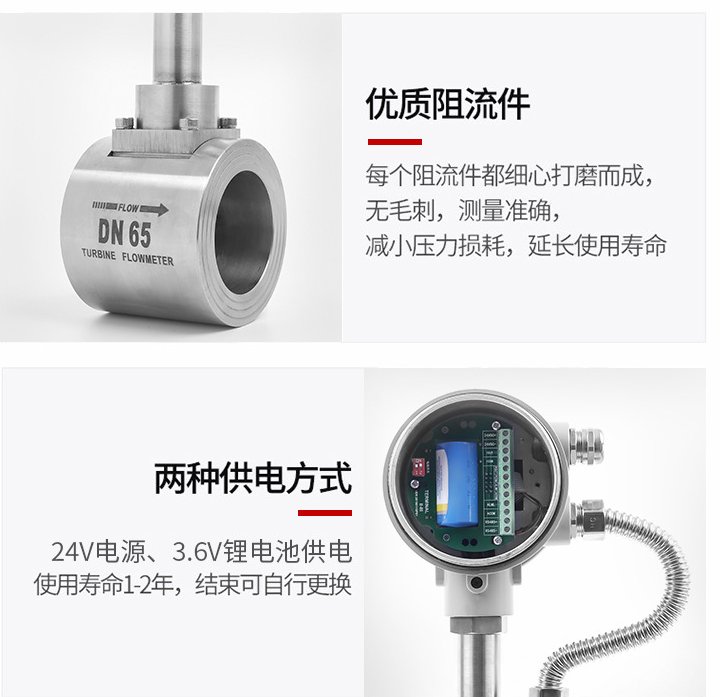

氮氣流量計是利用氣體振動原理而開發的一種新型流量計，該流量計無可動部件，可靠性強、準確度高、壽命長，可在很寬的流量范圍內準確測量氣體的溫度、壓力、瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全，適用于惡劣環境。流量計分一體化顯示和遠傳顯示，并可輸出脈沖信號或電流信號與微機聯網。

特點:

1．結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。

2．安裝簡單，維護十分方便。

3．檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

4．輸出是與流量成正比的脈沖信號，無零點飄移，準確度高。

5．測量范圍寬，量程比可達1：10。

6．測量準確度高，量程寬；

7．測量介質廣泛，可測量液體、氣體和蒸汽；

8．工作溫度高，介質溫度可達350℃；

9．無運動部件，無磨損，可靠性高；

10．表體采用不銹鋼材料，美觀、耐腐蝕。

11．無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。

12．現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

技術參數：

采用標準		Q/320831AHH003-2004JB/T6807-93
測量介質：		氣體、液體、蒸氣
口徑規格	法蘭卡裝式口徑選擇	25，32，40，50，65，80，100，125，150，200，250，300
	法蘭連接式口徑選擇	25，32，40，50，65，80，100，125，150，200，250，300
	插入式口徑選擇	300，400，500，600，800，1000
流量測量范圍	正常測量流速范圍	雷諾數1.5×104～4×106;氣體550m/s;液體0.5～7m/s
	正常測量流速范圍	液體、氣體、流量測量范圍見表2，蒸汽流量范圍見表3
測量準確度		1.5級
被測介質溫度		常溫–25℃～150℃
		高溫–25℃～250℃ -25℃～350℃
輸出信號		4～20mA,傳輸距離為1000m(負載電阻≤750)、485通訊、頻率輸出
儀表使用環境		溫度:-25℃～+55℃ 濕度:5～90%
材質		不銹鋼，鋁合金
電源		DC24V或鋰電池3.6V
防護等級		IP65

氮氣流量計選型表：

型號	通徑	流量范圍m3/h
YH-LUGB-25	DN25	10~60				DN300以上推薦使用插入式流量計
YH-LUGB-32	DN32	13~130
YH-LUGB-40	DN40	25~180
YH-LUGB-50	DN50	35~350
YH-LUGB-65	DN65	50~500
YH-LUGB-80	DN80	80~800
YH-LUGB-100	DN100	120~1200
YH-LUGB-125	DN125	150~1500
YH-LUGB-150	DN150	320~3200
YH-LUGB-200	DN200	560~6000
YH-LUGB-250	DN250	890~9000
YH-LUGB-300	DN300	1360~14000
	代號	功能1
	N	無溫壓補償
	Y	自帶溫壓補償一體式
		代號	輸出型號
		F1	脈沖信號
		F2	4-20mA輸出（二線制）
		F3	RS485通訊接口
			代號	被測介質
			J3	氣體（注明氣體名稱）
				代號	連接方式
				L1	法蘭卡裝式
				L2	法蘭連接式
					代號		功能2
					E1		1.5級
					E2		2.5級
					P1		1.6MPa
					P2		2.5MPa
					P3		4.0MPa
					D1		內部3.6V供電
					D2		DC24V供電
					B1		不銹鋼
					B2		碳鋼

流量計安裝注意事項：

1、專用法蘭與直管段焊接時不能帶著傳感器焊接。

2、安裝時應使傳感器的流向標志與管道內流體流向一致。

3、傳感器安裝前，法蘭凹槽內必須放好密封圈。壓力和溫度測量點的位置，取壓點在傳感器下游3～5DN處，測溫點在下游5～8DN處。

4、測量高溫介質時，切勿用隔熱材料把傳感器連接桿周圍包起來。

5、連接傳感器的屏蔽電纜走向，應盡可能遠離強電磁場的干擾場合。不允許與高壓電纜一起敷設，屏蔽電纜要盡量縮短，并且不得盤卷，以減少分布電感，zui大長度不應超過200米。

6、安裝傳感器前，管道必須進行清洗。沖掉管內的雜質，避開通流后堵塞傳感器。測量液體的管道必須充滿被測液體，防止氣泡的干擾。
