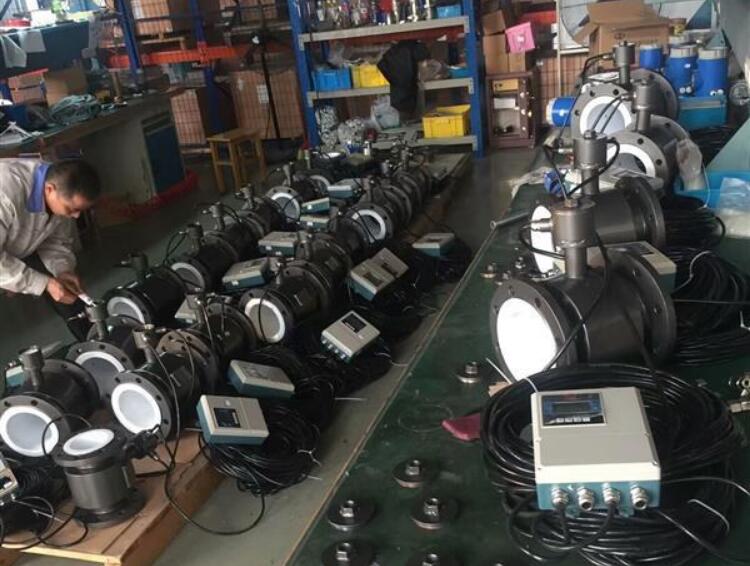

廢水電磁流量計

特點：

1、儀表結構簡單、可靠，無可動部件，工作壽命長。

2、無截流阻流部件，不存在壓力損失和流體堵塞現象。

3、無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。

4、測量準確度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。

5、采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。

6、備有管道式、插入式等多種流量計型號。

7、采用EEPROM存貯器，測量運算數據存貯保護安全可靠。

8、具備一體化和分離型兩種型式。

9、高清晰度LCD背光顯示。

技術參數：

公稱通徑系列 DN（mm）

管道式四氟襯里：10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600

管道式橡膠襯里：40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200.

流動方向：正、反凈流量。量程比：150：1.重復性誤差：測量值的±0.1%

準確確等級：0.5級、1.0級（管道式）

被測介質溫度：普通橡膠襯里：-20-＋60℃

高溫橡膠襯里：-20-＋90℃

聚四氟乙烯襯里：-30-＋100℃

高溫型四氟襯里：-30-＋180℃。

額定工作壓力：管道式：DN6-DN80≤1.6Mpa，DN100-DN250≤1.0Mpa，DN300-DN1200≤0.6Mpa.

流量測量范圍：流量測量范圍對應流速范圍是0.1-15m/s

電導率范圍：被測流體電導率≥5us/cm（一體式），大多數以水為成分的介質，其電導率在 200-800μs/cm范圍內，均可選用電磁流量計來測量其流量。

電流輸出：0-10mA時，負載電阻為 0-1.5kΩ；4?20mA時，負載電阻為 0-750kΩ

數字頻率輸出：輸出頻率上限可在 1-5000Hz 內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V 導通時集電極z大電流為 250mA.

供電電源：85-265V，45-63Hz.

直管段長度：管道式：上游≥5DN，下游≥2DN.

連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合 GB11988的規定。

環境溫度：-25-60℃

相對濕度：5%-95%

量程范圍確認：

      一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，低流速應不小于0.2m/s，高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量準確度。

在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：

Q=πD2V/4

Q:流量（㎡/h） D:管道內徑 V：流速（m/h）

電磁流量計的量程Q應大于預計的大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。

廢水電磁流量計口徑及流量的選擇:

為了使流量計工作穩定，在選擇安裝地點時應注意以下幾方面的要求：
