電磁熱量表

      電磁熱量表所依據的基本理論是法拉第電磁感應定律。 當導體切割磁力線運動時， 導體內將產生感應電動勢。 根據該原理， 可測量管內流動的導電流體的體積， 導電流體流動的方向與電磁場的方向垂直，在導管垂直方向施加一個交變的磁場， 并在有襯里的導管內壁兩側安裝一對電極， 兩電極的連線既與導管軸線垂直， 又與磁場方向垂直， 當導電液體流經導管時， 因切割磁力線， 兩個電極上就產生感應電動勢UE.

特點：

相對于其他種類的熱量表，測量更加穩定，可靠，準確度高

大液晶屏，人性化操作介面，使用簡單

同一屏幕顯示瞬時流量、總量、溫度、溫差、熱量等

可選擇中文和英文操作界面，操作簡捷明了

寬電源范圍模式，AC：85V～265V；DC：18V～38V，既適合在國內使用，也適合出口國外

具有可拔插 EPROM,存儲流量計配置參數和流量、熱量檢測數據，掉電時數據不丟失

逐臺校驗后出廠

采用進口先進技術，其電磁轉換器內核采用高速中央處理器，運算速度快、測量準確度高、量程比寬、操作簡單方便、測量穩定可靠，測量不受液體密度、粘度、溫度、壓力等影響，管道內無任何可動部件，無阻流部件，具有自檢和自診斷功能，全數字量處理，抗干擾能力強，是目前流量儀表中的性價比極高的一款產品，主要用于測量管道中導電液體的體積流量，如水、污水、泥漿、礦漿、酸、堿、鹽液體及食品漿液等。在化工化纖、冶金、制糖、造紙、煤炭、水利工程給排水、環保、自來水、污水處理等行業中廣泛應用。

技術參數：

執行標準： JB/T9248-1999 電磁流量計 和 CJ128-2007 熱量表

公稱通徑： DN10～ DN1000

額定壓力： PN1.6、PN2.5、PN4.0MPa

內 襯： 聚四氟乙烯 PTFE（130℃） 、聚全氟乙丙烯 F46（180℃） 、耐高溫硅氟橡膠（250℃）

電 極： 316L

介質溫度： ≤250℃

電 源： 220 V AC  20/-60% ，50/60 Hz；或者 24 V DC  50/-25% ，max.10VA

顯 示： 同屏幕顯示瞬時流量、總量、溫度、溫差、熱量、熱量總量等

語 言： 中英文可自由切換

輸 出： 4 ～ 20 mA 和脈沖信號,輸出為熱量

顯示單位： 對瞬時流量，可選顯示單位為：m3 /h，m3 /m，m3 /s，L/h，L/m，L/s，G/h，G/m，G/s。

對累積流量，可選顯示單位為 m3，L，G 等。(注：G 為英制單位：加侖)

對溫度，單位為℃

對于熱量，單位 KJ

通訊協議： 標配 RS485 （MODBUSE 協議） ，亦可選擇 HART 協議

連接方式： 法蘭連接

法蘭標準： DN10～DN600 為 GB/T 9119-2000，DN700 以上為 GB/T 9115-2000

測量范圍： 0.05m/s～12m/s

測量準確度： 在 0.3m/s～10m/s 范圍之間{**}度為 1.5%

測溫元件： PT1000 熱電阻（入口和出口各一支）

防護等級： 一體型為 IP65，分體式時為 IP67 或 IP68（可選）

環境溫度： -20~55℃

環境濕度： <85 % r.h (非冷凝)

中央空調冷暖水流量、熱量計量

工業熱水流量、熱量計量

供暖熱水流量、熱量計量

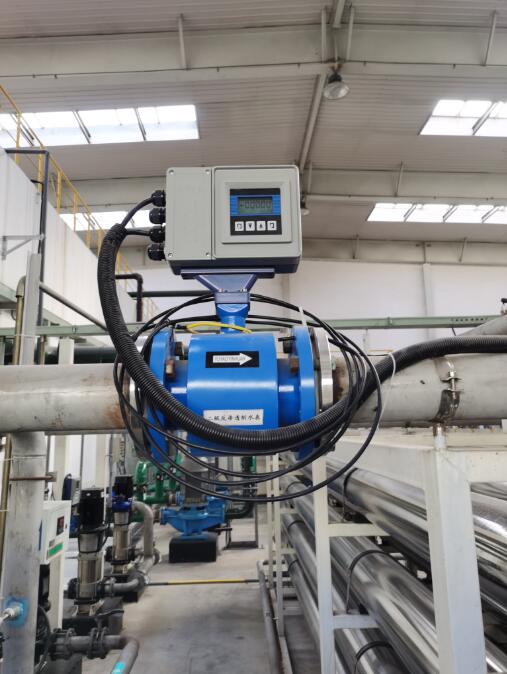

為了正確的測量，在選擇管道上位置時應注意以下幾點要求：

（1）傳感器既可在垂直管道上安裝，也可以在水平或傾斜管道上安裝，但要求二電極的中心連線處于

水平狀態；

（2）介質在安裝位置應該保證滿管流動，避開不滿管及氣體附著在電極上；

（3）對于液固兩相流體，zui好采用垂直安裝，使被測傳感器襯里磨損均勻，延長使用壽命；

（4）流量計安裝位置介質不滿管時，可采取抬高管道或做U型管路方法，使其滿管；

（5）直管段要求：流量計前端≥5DN, 后端≥2DN（D指管道公稱通徑） ；

（6）流量計要安裝在水泵后端，決對不能安裝在抽吸側安裝，閥們應安裝在流量計的下游；

（7）盡量避開強磁場的設備，以會影響流量計的傳感器工作磁場和流量信號。
