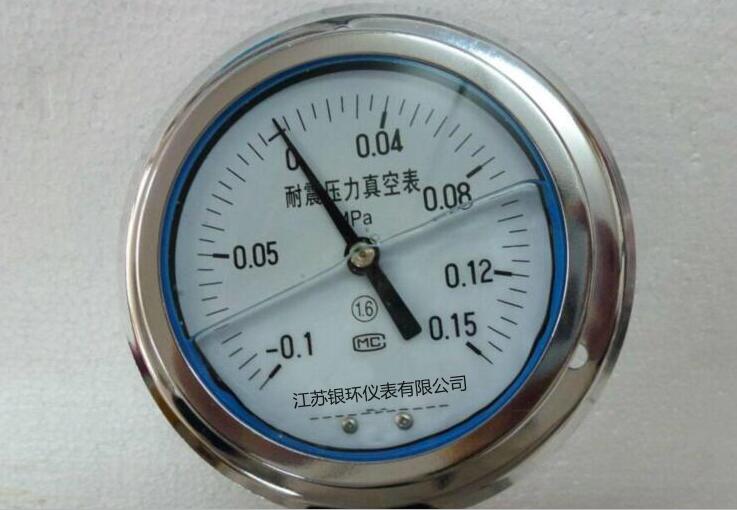

耐震壓力真空表

精品推薦
耐震壓力真空表外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。

詳細說明

型號：YHYN-60B/100B/150B耐震壓力真空表詳細介紹

YHYN-60B/100B/150B耐震壓力真空表全部采用不銹鋼材料制造，主要零件采用OCr18Ni12Mo2Ti材料，適用于有腐蝕性氣體環境，可檢測腐蝕性較強介質的壓力，廣泛應用于石油、化工、冶金等工業。可以適應劇烈振動環境，耐受脈動介質及沖擊載荷，具有更廣泛用途。全不銹鋼耐震壓力表使用工作溫度：-25℃~70℃. 儀表執行標準：Q/320211 DGH01-2003防護等級IP65。

技術指標:

1。精度等級 ：±1.6% ；±2.5%。

2。表殼直徑：60mm；100mm ；150mm 。

3。表殼材質：電鍍，304不銹鋼，316不銹鋼。

4。表殼形式：安全殼構造，隔板裝置后釋放

5。彈性元件及接頭體材質：304； 316，彈性元件與接頭體氬弧焊接。

6。機芯材質：黃銅，304不銹鋼，316不銹鋼。

7。接頭螺紋：M14×1.5；M20×1.5 ；1/2 NPT ；G1/4；等。

8。測量范圍：－0.1~0~60 MPa

9。指針:普通

10。表玻璃：有機玻璃、安全型雙層玻璃

11。耐震型充填材質 甘油98%（可選擇硅油、氟油或其它類別）

12。使用環境溫度：

1）-20~70℃(外殼內充液)

2）-40~100℃(外殼內不充液)

接液部件主要材質：

1. 304不銹鋼

2. 316不銹鋼

3. 黃銅

壓力表表殼內有灌充液的機械指針式壓力表，或者于表殼內有灌充液并帶阻尼器的機械指針（或回轉標度盤）式壓力表。

原理:

由導壓系統(包括接頭、彈簧管、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。

壓力表外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。

壓力表在外殼內填充阻尼液(一般為硅油或甘油)的儀表，能夠抗工作環境振動和減少介質壓力的脈動影響。

技術參數:

型號	結構形式	準確度%	測量范圍MPa
YHYN-60B YHYN-60BT YHYN-60BZ YHYN-60BZT	徑向無邊徑向帶后邊軸向無邊軸向帶前邊	±2.5	-0.1～0;-0.1～0.06;-0.1-0.1;-0.1～0.15 -0.1～0.3;-0.1～0.5;-0.1～0.9 -0.1 ～1.5;-0.1～2.4; 0～0.1;0～0.16;0～0.25 0～0.4;0～0.6;0～1.0;0～1.60～2.5 0～4.0;0～6.0;0～10;0～16 ；0～25 0～40;0～60;0～100
		±2.5
YHYN-100B YHYN-100BT YHYN-100BZ YHYN-100BZT	徑向無邊徑向帶后邊軸向無邊軸向帶前邊	±1.6
YHYN-150B YHYN-150BT YHYN-150BZ YHYN-150BZT	徑向無邊徑向帶后邊軸向無邊軸向帶前邊	±1.6
注：國標螺紋M201.5/M141.5等可按要求定做螺紋
