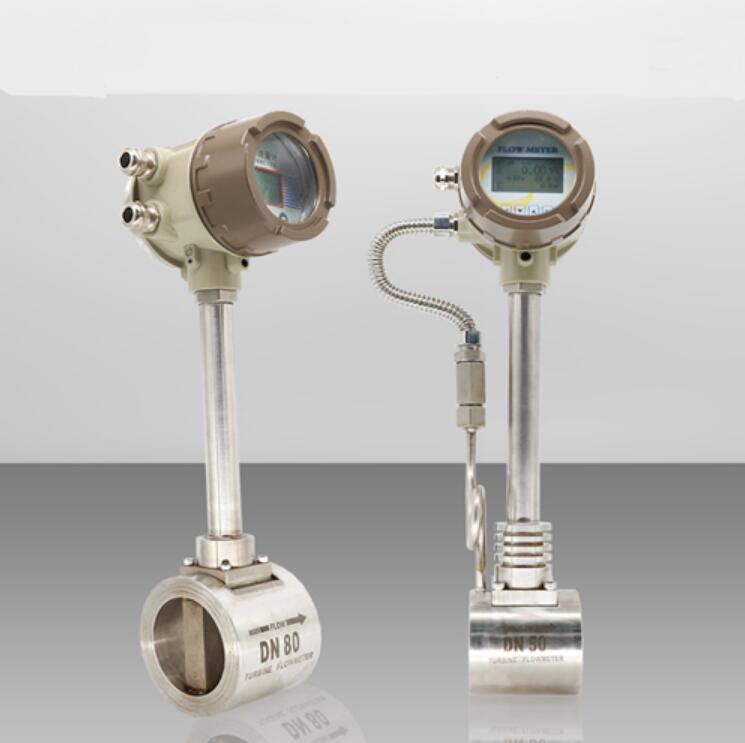

蒸汽渦街流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2023-03-09 10:37:11 * 瀏覽: 417

介紹：

蒸汽渦街流量計是利用卡門渦街原理和現代電子技術而設計制造的一種具有高度可靠性、優良的技術性能指標、良好的介質適應性和通用性的新型流量儀表。，具有精度高、抗振動、抗干擾、維護方便的特點，適合于各種使用蒸汽、氣體工況下的流量計量。

產品優勢：

流量計可在很寬的流量范圍內精確測量氣體、液體和在蒸汽的流量而不受物理性質的影響。

不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。

無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。

采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。

穩壓補償一體化設計。

電流輸出均為電隔離型，具有良好的共模干擾抑制能力。

同時顯示流量值與累計流量值，不必輪流切換。

采用抗振探頭，有效消除外界振動影響。

電路采用表面貼裝工藝，結構緊湊，可靠性高。

量程比寬達20:1。

儀表整體結構設計合理，動態測量范圍寬，壓力損失小。

表體采用不銹鋼材質，可適用于腐蝕性介質的測量。

現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

技術參數：1、測量介質：氣體、蒸氣2、口徑：DN10-300mm3、連接:法蘭式4、流量測量范圍正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
5、測量精度:1.5級6、被測介質溫度:常溫–25℃～100℃7、高溫–25℃～150℃-25℃～250℃8、輸出信號脈沖電壓輸出信號高電平8～10V 低電平0.7～1.3V9、脈沖占空比約50%,傳輸距離為100m10、脈沖電流遠傳信號4～20 mA,傳輸距離為1000m11、儀表使用環境溫度:-25℃～+55℃濕度:5～90% RH50℃12、材質不銹鋼, 鋁合金13、電源DC24V或鋰電池3.6V14、防爆等級本安型iaIIbT3-T6

15、防護等級IP65

流量計安裝與使用：渦街流量計的安裝要求有一定的前后直管段，常見情況如下（D為管道的直徑）：

管道情況	上游	下游
同心收縮管全開閘閥	15D	5D
90℃直角彎頭	20D	5D
同平面二個90℃彎頭	25D	5D
半開閘閥調節閥	50D	5D
不同平面二個90℃彎頭	40D	5D
帶整流管束	12D	5D

蒸汽渦街流量計安裝條件：1.傳感器應安裝在水平、垂直、傾斜（液體流向自下而上）的與其通徑相同的管道上。傳感器的上游和下2游應配置一定長度的直管段，其長度應符合前直管段15～20D，后直管段5～1OD的要求。2.安裝液體傳感器的附近管道內應充滿被測介質。3.傳感器應避免安裝在有強烈機械振動的管道上。4.直管段的內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管道，誤差要≤3%，并不超過5mm。5.被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。6.傳感器應避免安裝在有較強電磁場干擾、空間小和維修不方便的場合.
