特點：
1.無機械可動部分，不易腐蝕，穩定可靠，壽命長，長期運行無需特殊維護。2.殼體有不銹鋼和鋁合金供選擇。3.內置壓力、溫度、流量傳感器，安全性能高，結構緊湊，外形美觀；可直接測量流體壓力、溫度與流量，并且自動實時跟蹤補償和壓縮因子修正。4.采用先進電腦處理芯片，集成度高，體積小，性能好，整機功能強，采用電路微功耗設計，整機功耗低，可以內電池供電（3.6VDC），也可以外接電源（24VDC）。5.采用獨特的信號濾波技術，雙檢測技術和電路處理技術可有效地提高檢測信號強度，并抑制由管線振動與壓力波動造成的干擾信號。6.采用多級密碼保護功能，有效防止改動參數。7.采用大屏幕LCD顯示，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量以及流體壓力、溫度等參數。8.采用先進數據存儲技術，可以進行一年的歷史數據存儲，斷電數據不丟失。9.轉換器可輸出頻率脈沖、4~20mA標準模擬信號，并且有RS485接口。可直接與微機聯網，傳輸距離可達1.2Km。10.流量計精度等級為1.0%F.S，1.5%F.S。11.流量計表頭可以360°旋轉，安裝方便。
產品規格表：
公稱直徑DN(mm) | 類型 | 流量范圍(m3/h) | 工作壓力(MPa) | 精度等級 | 備注 |
20 | 1.2～15 | 1.62.54.06.310.016.0 | 1.01.5 | ≤2.5MPa鋁合金(L)≥4.0MPa不銹鋼(G)小于基本誤差限絕對值的1/3 | |
25 | 2.5～30 | ||||
32 | 4.5～60 | ||||
50 | A型 | 10～150 | |||
B型 | 6～75 | ||||
80 | A型 | 28～400 | |||
B型 | 18～200 | ||||
100 | A型 | 50～800 | |||
B型 | 40～600 | ||||
150 | A型 | 150～2250 | 1.62.54.0 | ||
B型 | 100～1200 | ||||
200 | 360～3600 |
注：1、準確度：為溫度、壓力修正后的系統精度。2、A、B用以區分相同通徑不同流量范圍。3、環境溫度-30～ 60℃；介質溫度-20～ 80℃。4、大氣壓力96～106KPa；相對濕度5～95%。

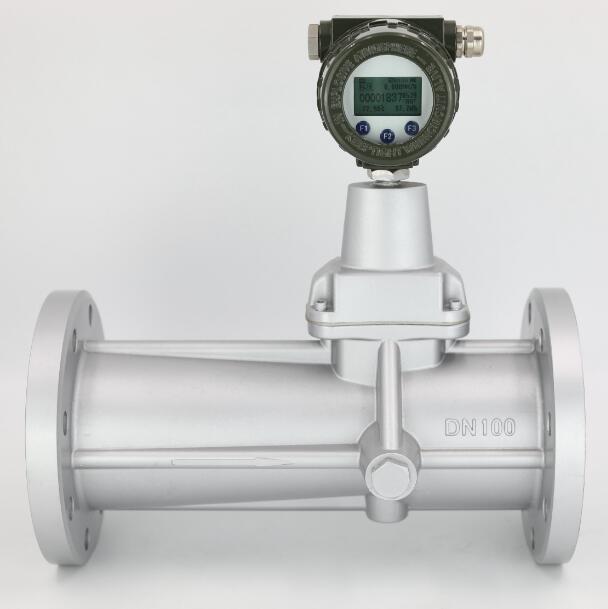

旋進旋渦天然氣流量計選型：
規格代碼 | 說明 | |
儀表種類 | YH-LUX | 旋進漩渦流量計 |
通徑代碼 | 20 | DN20 |
25 | DN25 | |
32 | DN32 | |
50 | DN50 | |
80 | DN80 | |
100 | DN100 | |
150 | DN150 | |
200 | DN200 | |
補償方式 | N | 無溫壓補償 |
Y | 有溫壓補償 | |
信號輸出 | 1 | 4-20mA輸出（二線制），脈沖 |
2 | 4-20mA輸出（三線制），脈沖 | |
3 | RS485通訊 | |
精度等級 | 1 | 1.0 |
2 | 1．5 | |
壓力等級 | 1 | 1.6MPa |
2 | 2.5MPa | |
3 | 4.0MPa | |
4 | 6.3MPa | |
供電形勢 | 0 | 內部3.6V |
1 | DC24V | |
殼體材質 | G | 不銹鋼 |
L | 鋁合金 | |
流量量程 | -XXX | 例：200表示zui大對應流量為200m3/h |
