污水電磁流量計

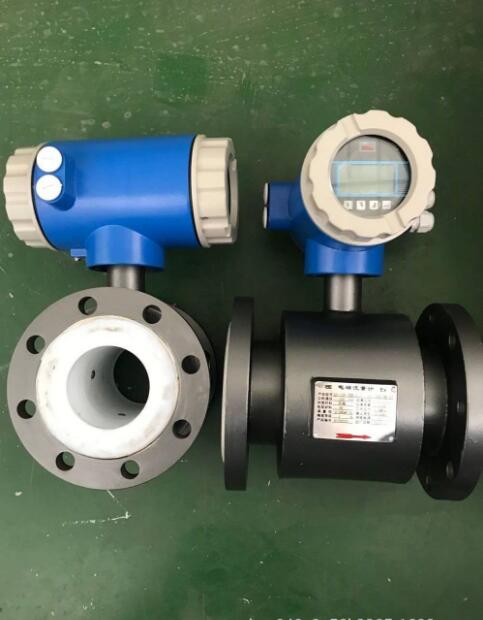

污水電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。

      磁路系統：其作用是產生均勻的直流或交流磁場。直流磁路用*磁鐵來實現，其優點是結構比較簡單，受交流磁場的干擾較小，但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍，負電極被正離子包圍，即電極的極化現象，并導致兩電極之產蝗內阻增大，因而嚴重影響儀表正常工作。當管道直徑較大時，*磁鐵相應也很大，笨重且不經濟，所以電磁流量計一般采用交變磁場，且是50HZ工頻電源激勵產生的。

      測量導管：其作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。

      電極：其作用是引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而影響測量精度。

      外殼：應用鐵磁材料制成，是分配制度勵磁線圈的外罩，并隔離外磁場的干擾。

      襯里：在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。

      轉換器：由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。

特點：

1..采用接地電極結構，形成一個平衡電極平面，保證整個測量平均速度的過程都被限制在平衡電極平面之內進行，能很好的消除電氣噪聲干擾，提供精確的測量結果

2.采用定制的雙層屏蔽電纜

3.可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低

4.特殊介質測量（如漿液）采用高頻勵磁，消除雜波干擾

5.采用16位嵌入式微處理器，運算速度快，精度高

6.全數字處理，抗干擾能力強，測量可靠，精度高

7.超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好

8.用單塊電路板完成所有功能設計，采用SMD器件和表面帖裝SMT）技術，電路可靠性高

9.高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等

10.菜單操作，使用方便，操作簡單，易學易懂

11.雙向測量系統，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量

12.具有自檢與自診斷功能，并在屏幕上顯示，獨特的防雷設計

主要技術參數：

◇公稱通徑系列DN(mm)

→管道式四氟襯里：10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600

→管道式橡膠襯里：40、50、65、80、100、125、150、200、250、300、350、400、500、600、800、1000、1200 2200

◇流動方向

→正、反，凈流量

→量程比：150：1

→重復性誤差：測量值的±0.1%

◇精度等級

→ 管道式：0.5級，1.0級

◇被測介質溫度：

→普通橡膠襯里：-20~ 60℃

→高溫橡膠襯里：-20~ 90℃

→聚四氟乙烯襯里：-30~ 120℃

→高溫型四氟襯里：-30~ 180℃

◇額定工作壓力：

→管道式：DN6~DN80：≤1.6MPa水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿

DN100~DN250：≤1.0MPa

DN300~DN1200：≤0.6MPa高壓可定制

◇流量測量范圍：對應流速范圍是0.1~15m/s水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿

◇電導率范圍：被測流體電導率≥5μs/cm（一體式），大多數以水為成份的介質，其導電率在200~800μs/cm范圍內，均可選用電磁流量計來測量其流量。

◇電流輸出：

→負載電阻：0~10mA時，0~1.5KΩ水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿水煤漿

4~20mA時，0~750 KΩ

◇數字頻率輸出：輸出頻率上限可在1~5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極zui大電流為250mA。

◇供電電源：

→85~265V

→45~63HZ

◇直管段長度：管道式：上游≥5DN，下游≥2DN

◇連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定。

◇防爆標志：EXdIIBT4

◇環境溫度：-25℃~ 60℃

◇相對溫度：5%~95%

◇消耗總功率：小于20

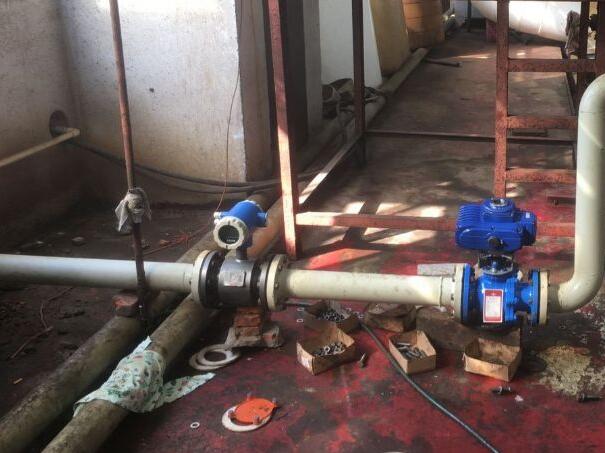

污水電磁流量計安裝：

1,電磁流量計應安裝在水平管道較低處和垂直向上處,避免安裝在管道的zui高點和垂直向下處；

2,電磁流量計應安裝在管道上升處；

3,在開口排放管道安裝,應安裝在管道的較低處；

4,若管道落差超過5m時,在傳感器的下游安裝排氣閥；

5,電磁流量計應在傳感器的下游安裝控制閥和切斷閥,而不應安裝在傳感器上游；

6,傳感器絕對不能安裝在泵的進出口處,應安裝在泵的出口處；

電磁流量計如何正確選擇安裝節點：正確地選擇安裝點和正確安裝流量計都是非常重要的環節,若在安裝環節失誤,輕者影響測量精度,重者會影響流量計的使用壽命,甚至?xí)p壞流量計。選擇安裝位置時需特別注意：非測量電極的軸線必須近似于水平方向；

測量管道內必須完全充滿液體；電磁流量計前方zui少要有5＊D（D為流量計內徑）長度的直管段,后方zui少要有3＊D（D為流量計內徑）長度的直管段；

流體的流動方向和流量計的箭頭方向一致；

管道內要有真空會損壞流量計的內襯,需特別注意；

在電磁流量計附近應無強電磁場；

在電磁流量計附近應有充裕的空間,以便安裝和維護；

若測量管道有振動,在流量計的兩邊應有固定的支座測量不同介質的混合液體時混合點與流量計之間的距離zui少要有30×D（D為電磁流量計內徑）長度為方便今后流量計的清洗和維護,應安裝旁通管道。
