概述：

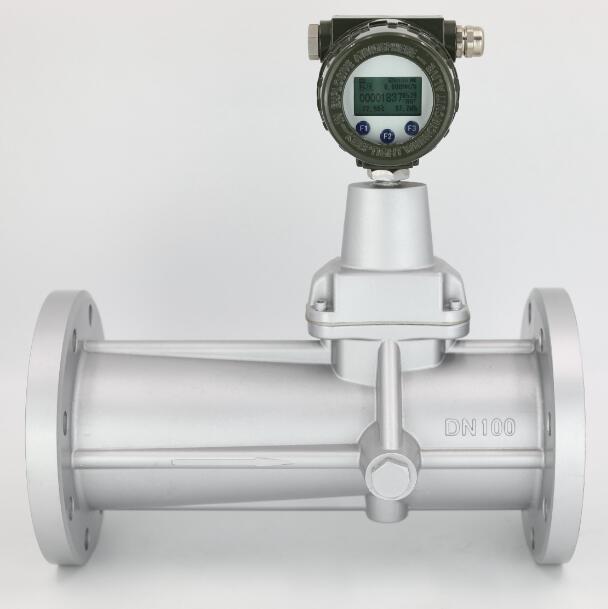

工廠天然氣流量計是我公司開發研制的具有國內領先水平的新型氣體流量儀表。該流量計集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償，是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。
產品主要特點：
無機械可動部件，不易腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；
采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；
智能型天然氣流量計集流量探頭、微處理器、壓力、溫度傳感器于一體, 采取內置式組合,使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；
采用雙檢測技術可有效地提高檢測信號強度，并抑制由管線振動引起的干擾；
采用國內領先的智能抗震技術，有效的抑制了震動和壓力波動造成的干擾信號；
采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；
采用EEPROM技術，參數設置方便，可永久保存，并可保存長達一年的歷史數據；
轉換器可輸出頻率脈沖、4～20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1.2km；
多物理量參數報警輸出，可由用戶任選其中之一；
流量計表頭可360度旋轉，安裝使用簡單方便；
配合本公司的FM型數據采集器，可通過因特網或者電話網絡進行遠程數據傳輸
壓力、溫度信號為傳感器輸入方式，互換性強；
整機功耗低，可用內電池供電，也可外接電源。
主要技術參數：
公稱通徑 DN （ mm ） | 類型 | 流量范圍 （m3/ h） | 工作壓力（ MPa ） | 精確度等級 | 重復性 |
15 | 1-20 | 1.6 2.5 4.0 6.3 10 16 | 0.5 1.0 1.5 | 小于基本誤差限絕對值的 1/3 | |
20 | 0.5-25 | ||||
25 | 1.0 ～ 30 | ||||
32 | 2.0 ～ 60 | ||||
40 | 3.0 ～ 70 | ||||
50 | A 型 | 3.0 ～ 150 | |||
B 型 | 2.5 ～ 75 | ||||
65 | A 型 | 14-140 | |||
B 型 | 10-100 | ||||
80 | A 型 | 20 ～ 400 | |||
B 型 | 10 ～ 200 | ||||
100 | A 型 | 40 ～ 800 | |||
B 型 | 30 ～ 600 | ||||
150 | A 型 | 100 ～ 1800 | |||
B 型 | 40 ～ 900 | ||||
200 | 180 ～ 3600 | 1.6;2.5;4.0 |
注：此流量范圍上限可擴大1.5倍，保證正常使用。1.準確度：為溫度、壓力修正后的系統精度；2. A、B用以區別相同通徑不同流量范圍。
使用環境條件:
環境溫度：-30℃～ 55℃相對濕度：5%～95%大氣壓力：86KPa～106KPa工作條件:介質溫度范圍：-20℃～ 70℃公稱壓力：1.6、2.5、4.0 、6.3MPa

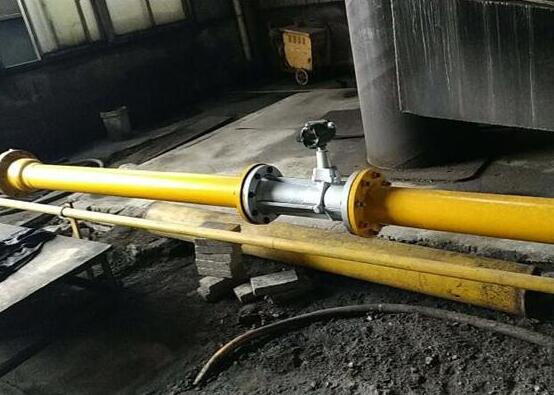

工廠天然氣流量計安裝方法：
可以垂直安裝，或任意角度傾斜安裝。 1、過濾器 2、前直管段 3、流量計 4、后直管段 5、旁通閥
雖然該種儀表對工藝安裝及使用環境沒有太多的特殊要求，但任何一類流量測量儀表都有這樣一些共性，即盡可能避免振動及高溫環境，遠離流態干擾元件（如壓縮機、分離器、調壓閥、大小頭及匯管、彎頭等），保持儀表前后直管段內壁光滑平直，保證被測介質為潔凈的單相流體等。
傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；
當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；
傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；
應避免外界強磁場的干擾；
在室外安裝使用時，應有遮蓋物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命；
管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以免過壓損壞壓力傳感器。
應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節。
安裝流量計之前應先清除管道中的焊渣等雜物。
投入運行時，應緩慢開啟流量計上、下游閥門，以免瞬間氣流過急而沖壞起旋器。
