燃氣鍋爐流量計

      燃氣鍋爐流量計通過微處理單元對由溫度和壓力檢測模擬通道、流量傳感器通道采集的信號按照氣態方程進行溫度壓力補償，自動進行壓縮因子修正，在液晶顯示器將數據（瞬時流量、日累積流量、總累積流量、溫度、壓力、時間、日期、電池電量）直觀的顯示出來，并可輸出工況、標況脈沖信號、 4-20mA 、 RS485 、 IC 卡信號等多種通訊信號。燃氣鍋爐流量計采用內置鋰電池和外供 24VDC 雙供電方式，當用戶不需要任何信號輸出功能時可不用對儀表 24VDC 外供電，儀表自動切換到內置鋰電池供電，電池電量可連續工作 3 年以上。

    流量積算儀有溫度和壓力檢測模擬通道、流量傳感器通道以及微處理單元組成，并配有外輸接口，輸出各種信號。流量計中的微處理器按照氣態方程進行溫壓補償，并自動進行壓縮因子修正，氣態方程如下：

Qn=Zn／Zg(Pg+Pa)／PnTn／TgQg

式中：Q n一標準狀態下的體積流量(m 3／h)

Qg—未經修正的體積流量(m 3／h)

Pg—流量計壓力檢測點處的表壓(KPa)

Pa—當地大氣壓(KPa)

Tg—介質的溫度(273．15+t)k

t—被測介質攝氏溫度(℃)

Zn—標準狀態下的壓縮系數

Zg—工作狀態下的系數

Tn—標準狀態下的溫度(2 9 3．1 5 k)

P n—標準大氣壓(101．325KPa)

注：對于天然氣Zn/Zg=(Fz)2，Fz稱為超壓縮因子，按中國石油天然氣總公司的標準sY／T6143—4996中的公式進行計算。

產品特點：

具有PTZ修正功能，實時進行溫度、壓力采樣，機電一體化，結構緊湊、安全可靠

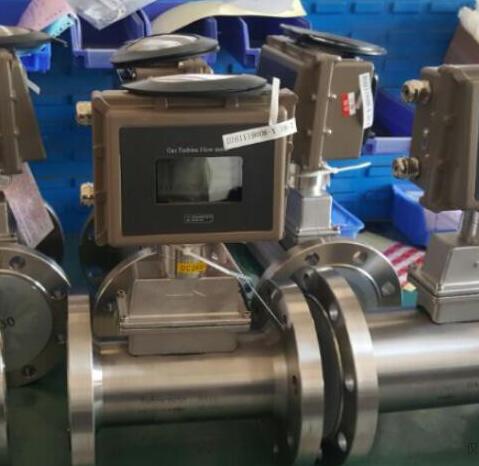

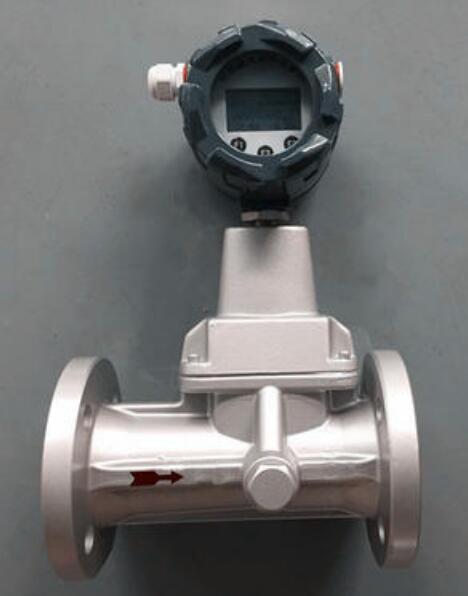

集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高準確度、高可靠性的氣體計量儀表

合金渦輪，具有更高的穩流和耐腐蝕作用

具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性

進口專用軸承，使用壽命長

安裝簡單，維護十分方便

計量室與通氣室隔開，保證了儀表的安全性

計量度不受壓力和流量變化的影響，性能穩定，壽命長。

測量范圍寬，量程比可達1:10。

通用性好，所有羅茨流量傳感器均可使用通用的附件。

壓力損失較小，運行費用低，更具節能意義。

電路采用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高。

技術參數

◆測量介質： 氣體

◆口徑規格：DN10-300mm

◆測量準確 1.0級 1.5級

◆被測介質溫度:常溫–25℃～100℃

◆輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V

◆流量計脈沖占空比約50%,傳輸距離為100m

◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m

◆使用環境 溫度:-25℃～+55℃濕度:5～90% RH50℃

◆材質 不銹鋼, 鋁合金

◆電源 DC24V或鋰電池3.6V

◆安裝方式 法蘭連接

◆消耗功率 外電源：<1W ，內電源：<0.3mW鋰電池可用二年以上

◆輸出信號 頻率信號 ，4-20mA電流信號：對應流量Q～Qmax，20mA對應流量可由用戶自己設定

◆通訊 RS485通訊、Modbus通訊，可傳輸瞬時流量、累積流量計、壓力和溫度參數

◆顯示器顯示 瞬時流量、溫度、壓力、累積流量計

◆傳感器材質 鋁合金殼體（PN≤1.6Mpa）， 不銹鋼外殼（PN≤4.0Mpa）， PN>4.0Mpa為特殊規格請在訂貨時注明

燃氣鍋爐流量計安裝安裝注意事項：

安裝前，管道須吹掃干凈，以防殘渣鐵屑影響流量計的正常運轉。　　

安裝時法蘭和管道法蘭中間要加密封墊圈?！?/span>

流量計前應加裝過濾器，氣質較臟的場合應加裝油過濾器。

流量計在安裝時前后均應加截止閥門。

法蘭盤連接處管道內經處不應該有突起相連接?！　?/span>

流量計安裝時，嚴禁在其進出口法蘭處直接進行電焊，以{**}燒壞流量計內部零件?！　?/span>

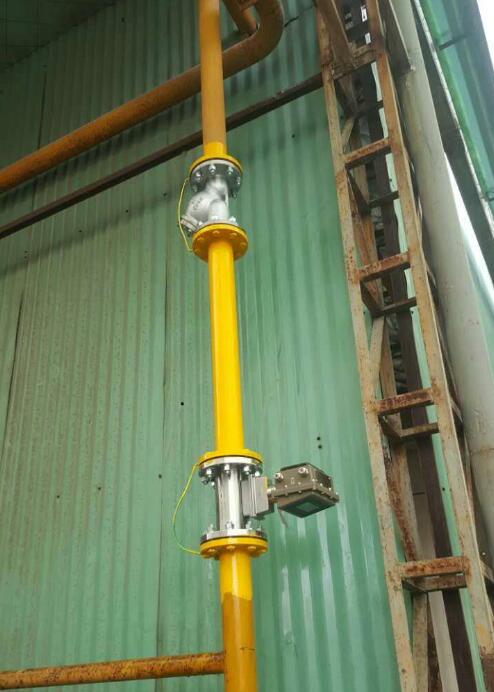

安裝在便于維修、無強電磁場干擾、無機械振動以及熱輻射影響的場所;　　

流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合;　

室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日曝曬影響流量計使用壽命;　　

流量計可水平或垂直安裝，流體流動方向應與殼體上標識的方向一致，在流量計的上游應保證有不小于10Dn的直管段，表后不小于5Dn的直管段?！?/span>

為了不影響流體正常輸送，建議按圖安裝旁通管路，在正常使用時必須關閉旁通管道閥門

在管道施工時，應考慮安裝伸縮管或波紋管，以會對流量計造成嚴重的拉伸或斷裂;　　

應確保管道與流量計入口和出口的連接同軸，并防止墊圈和焊縫突入管道內，否則會擾亂流動剖面;　　

采用外電源時，流量計必須有可靠接地，但不得與強電系統共用地線;在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接;　　

管道安裝完畢進行密封性試壓時，應注意流量計壓力傳感器所能承受的壓力，以會損壞壓力傳感器。
