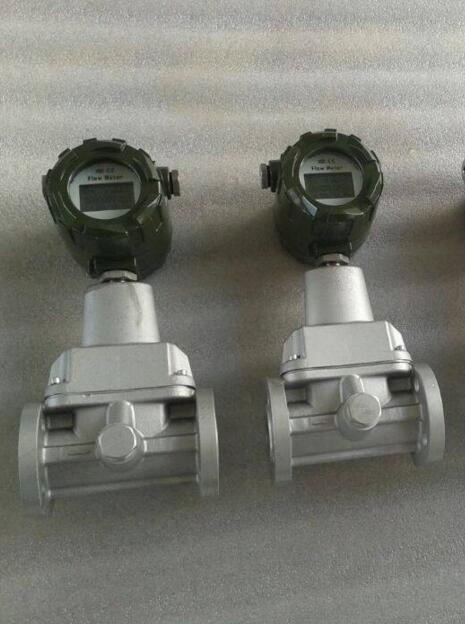

工業天然氣計量表

    工業天然氣計量表采用先進的超低功耗單片微機技術研制的天然氣流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯點。儀表具備儀表系數六點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。

n          合金葉輪，具有更高的穩流和耐腐蝕作用

n          進口軸承，使用壽命長

n          計量室與通氣室隔開，保證了儀表的安全性

n          儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65

n          智能化儀表系數多點非線性修正

n          系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上

n          儀表系數、累計流量值掉電十年不丟

n          流量范圍寬（Qmax/Qmin≥20:1），重復性好，準確高（可達1.0級），壓力損失小，始動流量低，可達0.6m3/h

n          供電電源采用3.2V10AH鋰電池（可連續運行3年以上）

口徑及連接方式：25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接

準確度等級：±1.5%R、±1%R

量程比：1:10；1:20；1:30

顯示方式：雙排液晶同時顯示瞬時流量、累積流量

儀表材質：表體：304不銹鋼；葉輪：防腐ABS或{**}質鋁合金；顯示器：鑄鋁

被測介質溫度（℃）：-30℃～+80℃

環境條件：介質溫度：-30℃～+80℃，相對濕度5％～90％，大氣壓力86～106Kpa

輸出信號：標準二線制4-20mA（LWQ-C型）

供電電源：LWQ-B型：儀表內置鋰電池，可連續工作3年以上，LWQ-C型：24VDC外供電

信號傳輸線：2×0.3

傳輸距離：≤1000m

信號線接口：內螺紋M20×1.5

使用條件

環境溫度：-30攝氏度~+55攝氏度

相對溫度：5%~95%

介質溫度：-30攝氏度~+80攝氏度

大氣壓力：86kPa~106kPa;

輸出信號

脈沖信號：三線制脈沖信號輸出，傳輸距離≤200m;

（4~20）mA標準模擬信號：線性對于（0~Qmax）m3/h流量范圍的模擬信號，傳輸距離≤1500m，接管方式為兩線制或三線制。

RS485通訊接口信號，直接與上位機聯網，可遠傳儀表相關參數及實時數據等。

1、干燥通風之處，避開潮濕易積水之地；

2、避開日曬雨淋。露天時應遮擋雨水；

3、盡可能避開強烈振動；

4、避開強電磁場設備，如大電機、大變壓器等；

5、便于維修，活動方便。

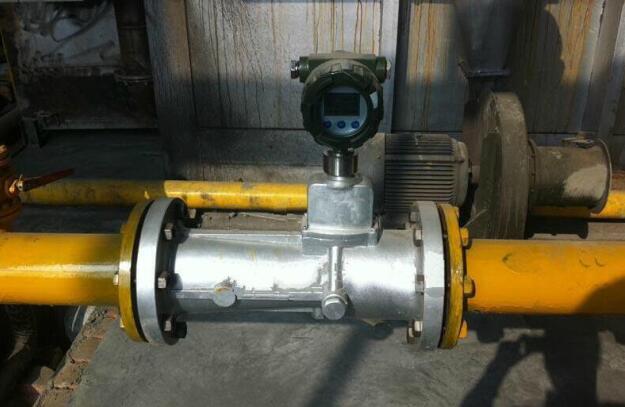

應同軸安裝，流體流動方向應與殼體上表明的方向。

對新裝或檢修后的管道必須進行清掃后方可安裝

應安裝在便于維修、無強電磁干擾、無機械振動以及熱輻射影響的場所

不易安裝在有強烈脈動流或壓力脈動的場合

室外安裝時，上部應有遮蓋物，以防雨水侵入影響使用壽命。

采用外電源時，必須有可靠的接地，但不得與強電系統共用地線。

使用過程中，不得自行更改連接方式或任意擰動各個引線接口

為了便于維護，不影響流體正常輸送，安裝時位置做預留。
