化工廠磁翻板液位計

* 來源: * 作者: admin * 發表時間: 2021-05-14 11:11:36 * 瀏覽: 809

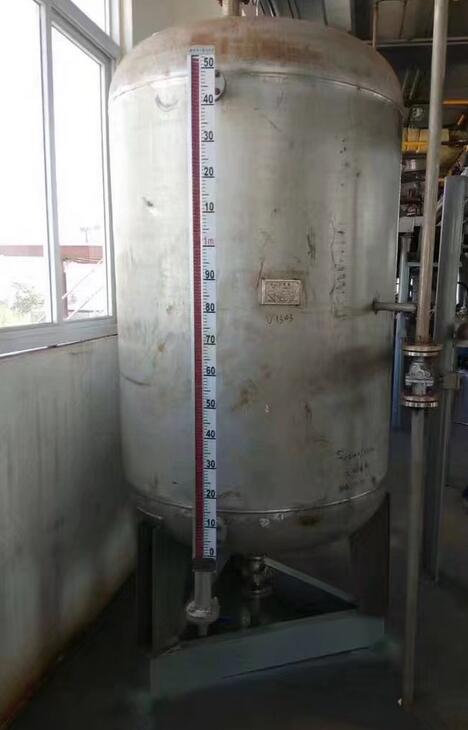

化工廠磁翻板液位計在桶槽外側裝置延伸旁路管，由旁路管外加裝液位指示器，將裝有磁鐵的浮球放進旁路管內，因磁性色片內裝著與浮球磁性相反之磁鐵，所以當浮球上升時會吸引磁性色片翻動，磁性色片顏色會由白色翻為紅色（或銀色翻為金色），以指示實際液面高度。

磁翻板液位計適用場所：

1.適用于各種槽罐、水箱、儲水罐等，結構簡單、可靠耐用，可加裝多種選購配件使控制更加容易。

2.也可用于各類供水行業、染整設備、廢水處理、發電廠、化工設備，熱煤油鍋爐和石化工業等。

磁翻板液位計技術指標:

1、量程范圍（mm）：299～80999

2、介質密度（g/cm3）：0.49～1.99

3、介質粘度： ≤0.019Pa.S

4、工作溫度℃：-39.9～349.99

5、壓力等級（MPa）：≤31.99

6、測量準確度（mm）：≤±9.99

7、安裝方式：側裝式、頂裝式、底裝式

8、防護等級：IP64.99

9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）

10、傳輸方式：4～20mA 或開關量

11、接口法蘭：PN4.0 DN25 HG20593（側裝式）

磁翻板液位計結構及工作原理:

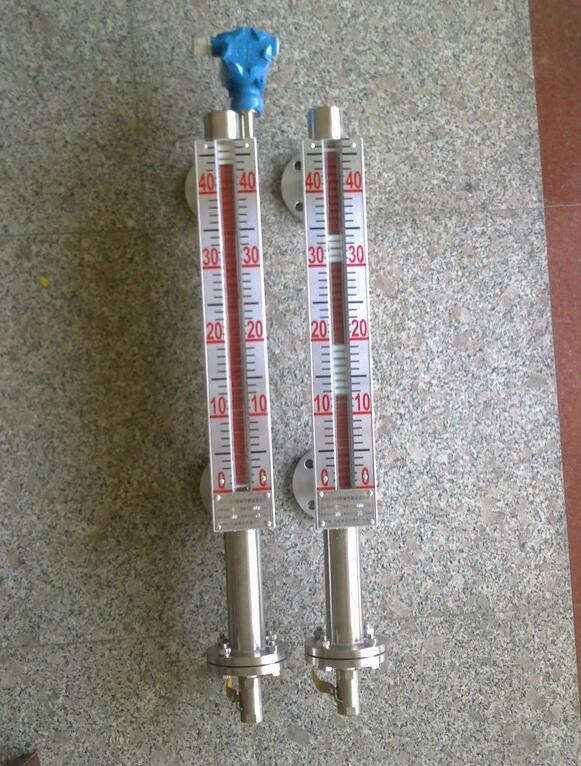

1、基本型

根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。

2、電遠傳

在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。

3、上下限開關輸出

在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧開關動作時，實現報警或限位控制。

磁翻板液位計類型

類型	適用范圍及用途
普通型	普通型浮子液位計是一種就地顯示儀表，廣泛應用于供水、供液、石油、化工、電力、輕工、環保等部門,對開口或承壓容器中的液位進行連續顯示。
防腐型	特別適合于具有腐蝕性、毒性的液位測量指示（工作壓力≤1.6MPa；測量范圍≤2m）。
伴熱型	適用于測量粘度比較大，溫度比較高或比較低的液體介質（該儀表需要使用伴熱裝置）。
高溫型	適用于容器壓力小于10Mpa、溫度在200℃～450℃之間的液體介質的液位連續測量。
高壓型	適用于溫度為200℃以下、過程壓力高于10Mpa以下的密閉容器內，測量液體介質的液位情況。
高溫高壓型	適用于溫度高于200℃、過程壓力低于10Mpa以下的密閉容器內，測量液體介質的液位情況。
防爆型	適用于在易燃易爆環境里、需要電信號遠程傳輸的情況，該儀表帶4mA～20mA電流信號或上下限報警設定的液位變送器等電子裝置。
頂裝型	適用于各種地下流動介質儲罐，可在地面上顯示液位。不適合于強烈振動和強磁的工作場合（工作壓力≤1.6MPa；測量范圍≤2m）。

磁翻板液位計使用注意事項：

①變送器外殼設有外接地，用戶使用時必須可靠接地。

②安全柵的使用應遵守有關使用說明內容。

③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF

化工廠磁翻板液位計安裝時用戶應注意以下幾點事項：

1.應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定(禁用鐵質)；

2.遠傳配套儀表上感應面向主導管緊貼；

3.遠傳配套儀表零位應與液位計零位指示處在同一水平線上；

4.遠傳配套儀表與顯示儀表或工控機之間的連線單穿保護管敷設或用屏蔽二芯電纜敷設；

5.接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。
