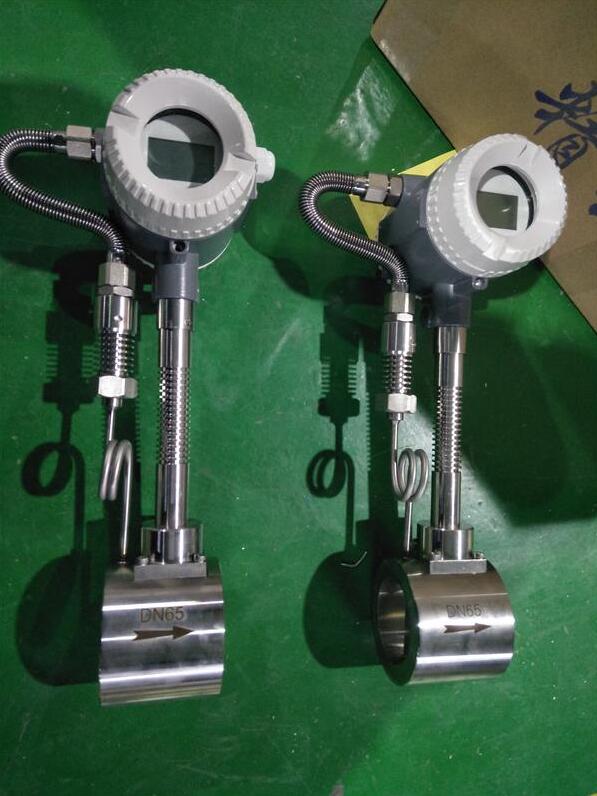

印染廠蒸汽流量計

    印染廠蒸汽流量計產品有基本型和復合型兩種形式，基本型測量單流量信號；復合型可同時實現溫度、壓力、流量的測量。每種形式都有整體、分體結構，以適應不同的安裝環境。產品采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。

    蒸汽流量計是根據卡門渦街理論，利用了流體的自然振動原理，以壓電晶體或差動電容作為檢測部件而支撐的一種速度式流量?jī)x表。

介質粘度：小于10cp

介質溫度：-50℃——+400℃

本體材料：1Cr18Ni9Ti(其他材料協議供貨)

傳感器密封：石墨墊片（特殊根據要求）

環境溫度：-30℃——+80℃（特殊根據要求）

測量精度：

氣體：測量值的±1.5%

量程比：10：1

壓力等級：PN25，PN40（高壓可特殊制造）

連接方式：

夾持式DN15—DN300

法蘭式DN15--DN300。

插入式DN200-DN2000

防護等級：IP67

轉換器殼體：壓鑄鋁,上漆

供電電壓：12——36VDC或3.6V電池

輸出信號:兩線制4--20mA電流輸出

現場顯示：可編程設定顯示瞬時流量、累積流量

通訊方式：RS485通迅

      1、抗振性能特別好，無零點漂移，可靠性高

      2、采用先進的數控車床進行加工，確保加工的同軸度和光潔度等技術參數。配合特殊的工藝處理。從而非常大限度的克服渦街流量計存在的固有自震蕩頻率對信號的影響這個通病。

      3、結構簡單牢固，無可動部件，可靠性高，作用維護方便。

      4、檢測元件不與介質接觸，性能穩定，使用壽命長。具有機構簡單，通用性好、穩定高的特點。

      5、輸出與流量成正比的脈沖喜好或模瓜信號，無零點漂移，精度高，方便與計算機聯網。

      6、測量范圍寬，量程比可達20：1.

      7、壓力損失小。

      8、傳感器的通用性很強，從而使得傳感器具有良好的互換性。采用先進的數控設備加工傳感器的表體和漩渦發聲體等，確保加工精度，從而使得零部件（特別是漩渦發聲體）的通用性強，從而真正做到不會因零部件的更換而影響傳感器的重復性和精度，能產生強大而穩定的信號。

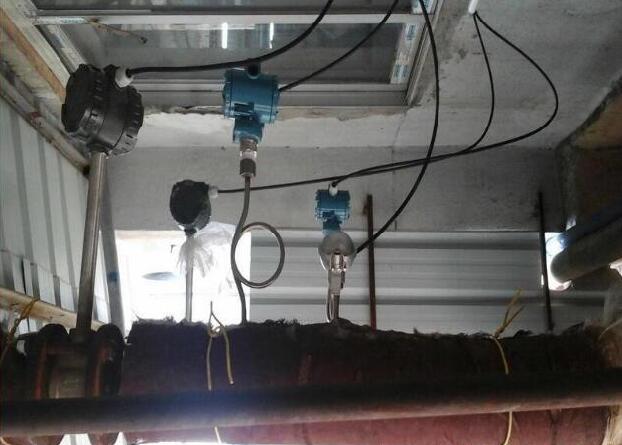

      1.流量計應安裝在室內，如果安裝在室外，上面應有遮蓋物，以防雨水侵入和烈日暴曬而影響流量計的使用壽命（流量計接線時屏蔽線要做成 U 型，非常后進入表殼時線路為從下往上，避免雨水沿線路進入到表殼內部）；

      2.流量計周圍不得有強外磁場干擾、強電設備、高頻設備，并且避免與這些設備共用電源；

      3.不要和變頻器、電焊機等污染電源的設備共用電源，必要時加裝凈化電源；

      4.避開高溫、寒冷、腐蝕性或極度潮濕的環境，如必須安裝必須做好流量計的保護工作；

      5.流量計應避免安裝在振動較強的管道上。若必須安裝，須在其上下游 2D 處加設管道緊固裝置，并加防振墊，加強抗振效果；

      6.儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
