紡織污水流量計

* 來源: DiSen * 作者: 18952342008 * 發表時間: 2021-03-20 10:34:21 * 瀏覽: 1084

工作原理

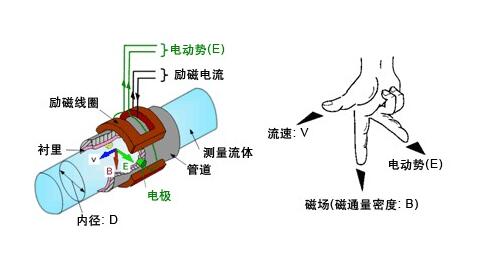

傳感器是根據法拉第電磁感應定律工作的，如工作原理圖所示:

當導電液體沿測量管在交變磁場與磁力線成垂直方向運動時，導電液體切割磁力線產生感應電勢。在與測量管軸線和磁力線相互垂直的管壁上安裝了一對檢測電極，將這個感應電勢檢出。

則有:

E=BVD

式中:E—感應電勢;

B—磁感應強度;

D —電極間的距離，與測量管內徑相等;

V —測量管內被測流體的平均流速。

式中磁場B是恒定不變的，D為一常數，則感應電動勢E與被測流體的平均流速V成正比。通過測量管橫截面上的瞬時體積流量Q與流速V之間的關系

產品特點

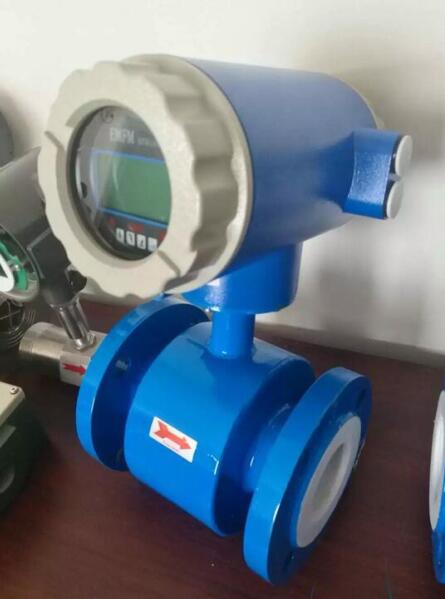

紡織污水流量計轉換器可與傳感器組成一體型或分離型，

范圍度款，中大口徑可達1:20，小口徑為1:10；

結構緊湊輕巧，安裝維護方便，流通能力大；

轉換器采用新穎勵磁方式，功耗損失低、零點可信穩定、準確性高。

高精度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；

輸出脈沖頻率信號，適用總量計量及與計算機連接，無零點漂移，抗干擾能力強；

可獲得很高的頻率信號（3～4kHz），信號分辨力強；

傳感器類型多，可根據用戶特殊需要設計為各類型傳感器，例如低溫型、雙向型、井下型、混砂型等;

重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到很高的精度，在貿易結算中是優先選用的流量計。

技術參數:

◆ 口徑：DN10-2000mm

◆ 儀表精度：管道式0.5級、1.0級；插入式2.5級

◆ 橡膠材質襯里: ≤65℃

◆ 測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。

◆ 流速范圍：0.2～10m/s

◆ 環境溫度：-40℃～ 60℃

◆ 介質溫度：聚四氟乙烯襯里≤180℃

◆ 外磁干擾：≤400A/m

◆ 外殼防護： IP65，IP67，IP68

◆ 輸出信號：4～20mA.DC，負載電阻0～750Ω

◆ 通訊輸出：RS485或CAN總線

◆ 電源電壓：90～220V.AC、24±10%V.DC

◆ 功耗：≤10VA

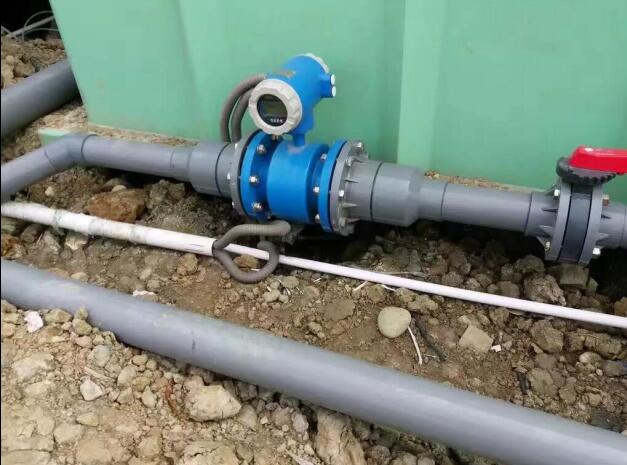

紡織污水流量計安裝注意事項：

1.安裝傳感器時盡量保持電極水平位置，以免氣泡覆蓋電極而出現讀數不穩;條件允許傳感器應安在自下而上流動的立管上，這樣管內不易存氣，同時保證工作時是滿管，而且無沉積物生成，還可以減少液體內固體顆粒及雜質對內襯的磨損;

2.注意管道液體流動方向與傳感器的標識一致;

3.盡可能避免測量管出現負壓，如傳感器不可安裝在泵的抽吸側;

4.盡可能避開附近的大電機、大變壓器等，以免引起電磁干擾;

5.選擇振動較小的位置安裝傳感器;

6.測量不同液體的混合介質時，傳感器應安裝在混合點的上游，如安裝在下游，必須裝在混合已經均勻或化學反應充分完成段;

7.盡可能避開周圍環境高濃度腐蝕性氣體;如是一體機要避免雨淋或浸沒以及陽光直照，環境的相對濕度和溫度要符合儀表說明書的要求。
