電阻遠傳壓力表

精品推薦

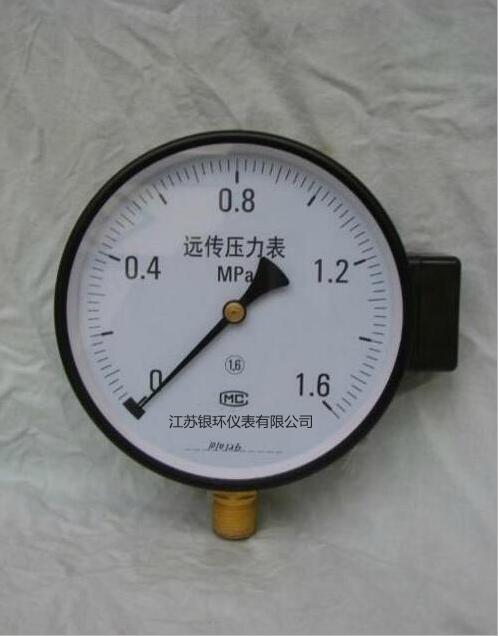

YHYTZ-150電阻遠傳壓力表適用于測量對銅及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。因?yàn)樵趦x表內部設置—滑線電阻式發送器，故可把測值以電量值傳至遠離測量點的二次儀表上，以實現集中檢測和遠距離控制。此外，本儀表并能就地指示壓力，以便于現場工藝檢查。

詳細說明

型號：YHYTZ-150電阻遠傳壓力表詳細介紹

用途說明：

YHYTZ-150電阻遠傳壓力表適用于測量對銅及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。因?yàn)樵趦x表內部設置—滑線電阻式發送器，故可把測值以電量值傳至遠離測量點的二次儀表上，以實現集中檢測和遠距離控制。此外，本儀表并能就地指示壓力，以便于現場工藝檢查。

電阻遠傳壓力表適用于測量對鋼及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。因?yàn)樵陔娮柽h(yuǎn)傳壓力表內部設置一滑線電阻式發送器,故可把被測值以電量傳至遠離測量的二次儀表上,以實現集中檢測和遠距離控制。此外，本壓力表并能就地指示壓力，以便于現場工作檢查。
電阻遠傳壓力表機械部份的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的轉臂（電刷）也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一相應的讀數值。同時，一次儀表也指示相應的壓力值。

結構原理：

壓力表由一個彈簧管壓力表和一個與被測壓力成一定函數關系的滑線電阻式發送器等組成。儀表機械部分的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的轉臂（電刷）也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一相應的讀數值。同時，一次儀表也指示相應的壓力值。

遠傳壓力表可與膜片隔離器(隔膜體)連接，制成隔膜式電阻遠傳耐震壓力表，用于測量腐蝕性較強，粘度較大，易結晶介質的壓力。

主要技術指標：

產品名稱	電阻遠傳壓力表
產品型號	YHYTZ-150
公稱直徑	Φ150
等級	1.6
測量范圍（MPa）	0～0.1～60 -0.1～0～2.4
連接螺紋	M20×1.5
電位器起始電阻（Ω）	8～16
電位器滿度電阻（Ω）	330～390
工作電壓（V）	≤6
備注：如果對儀表連接螺紋或其它方面有特殊要求時，請與公司協商訂做。

使用環境條件：-40～60℃，相對濕度不大于85%，且振動和被測（控）介質的急劇脈動應對儀表正常工作無明顯影響。
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃
精確度等級：1.6級
發送器起始電阻值：30～20Ω
發送器滿度電阻值：340～400Ω
發送器接線端外加電壓不大于6V
電阻遠傳壓力表使用環境條件：-40～60℃，相對濕度不大于85%，且振動
和被測（控）介質的急劇脈動應對儀表正常工作無明顯影響。
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃

遠傳壓力表形式有電阻遠傳壓力表，差動遠傳壓力表，耐震電阻遠傳壓力表，不銹鋼遠傳壓力表，不銹鋼耐震遠傳壓力表，數字遠傳壓力表，電接點遠傳壓力表，隔膜遠傳壓力表等
