印染污水流量計

測量原理是基于法拉第電磁感應定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為：

E=KBVD

式中：K----儀表常數

B----磁感應強度

V----測量管道截面內的平均流速

D----測量管道截面的內徑

測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極撿出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20ma和0－1khz輸出。

.公稱通徑系列 DN10-2000 （ mm ）

.流動方向：正、反凈流量。量程比： 150 ： 1 。

.重復性誤差：測量值的± 0 。 1%

.等級： 0.5 級、 1.0 級（管道式）

.被測介質溫度：普通橡膠襯里： -20 ～ +60 ℃

.高溫橡膠襯里： -20 ～ +90 ℃

.聚四氟乙烯襯里： -30 ～ +100 ℃

.高溫型四氟襯里： -30 ～ +180 ℃。

.額定工作壓力：管道式： DN6 ～ DN80 ≤ 1.6Mpa, DN100 ～ DN250 ≤ 1.0Mpa,DN300 ～ DN1200 ≤ 0.6Mpa 。

.流量測量范圍：流量測量范圍對應流速范圍是 0.1 ～ 15m/s

.電導率范圍：被測流體電導率≥ 5us/cm( 一體式 ) ，大多數以水為成分的介質，其電導率在 200 ～ 800 μ s/cm 范圍內，均可選用酸性流量計來測量其流量。

.電流輸出： 0 ～ 10mA 時，負載電阻為 0 ～ 1.5k Ω； 4 ～ 20mA 時，負載電阻為 0 ～ 750k Ω

.供電電源： 85 ～ 265V ， 45 ～ 63Hz 。

.直管段長度：管道式：上游≥ 5DN ，下游≥ 2DN 。

.連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合 GB11988 的規定。

.環境溫度： -25 ～ 60 ℃

.相對濕度： 5% ～ 95%

.消耗總功率：小于 20 瓦。

    轉換器：由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。

    測量導管：其作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。

    電極：其作用是引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而影響測量精度。

    襯里：在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。

    外殼：應用鐵磁材料制成，是分配制度勵磁線圈的外罩，并隔離外磁場的干擾。

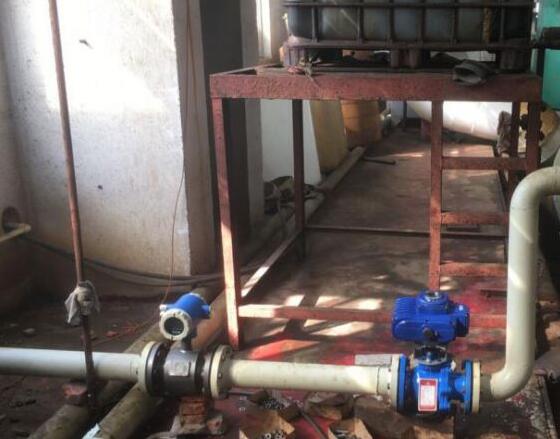

1、印染污水流量計應盡量遠離具有強電磁場的設備，如大型電機、大型變壓器、大型變頻器等。

2、安裝場所不應有強烈震動，管道固定牢靠，環境溫度變化不大（防止固液兩相變化）。

3、安裝環境應便于安裝和維護。

1、應安裝在水平管道較低處和垂直向上處,避免安裝在管道的轉接點和垂直向下處；

2、應安裝在管道上上升處；

3、在開口排放管道安裝,應安裝在管道的較低處；

4、若管道落差超過5m時,在傳感器的下游安裝排氣閥；

5、應在傳感器的下游安裝控制閥和切斷閥,而不應安裝在傳感器上游；

6、傳感器不能安裝在泵的進出口處,應安裝在泵的出口處。

三、直管段長度方面：

傳感器安裝管道上游側直管段長度應大于或等于10D，下游側應不小于5D(D為被測管道通徑)。
