化工污水流量計

    化工污水流量計測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。

    化工污水流量計采用國內外技術研制開發的全智能型污水流量計，其全中文電磁轉換器內核采用高速中央處理器。計算速度非常快、精度高、測量性能可靠。轉換器電路設計采用成熟技術，輸入阻抗高達1015歐姆，共模抑制比優于100db，對于外來干擾以及60Hz/50Hz干擾抑制能力優于90db,可以測量更低的電導率的流體介質流量。其傳感器采用非均勻磁場技術及特殊的磁路結構，磁場穩定可靠，而且大的縮小了體積，減輕了重復，使流量計小型流量化的特點。

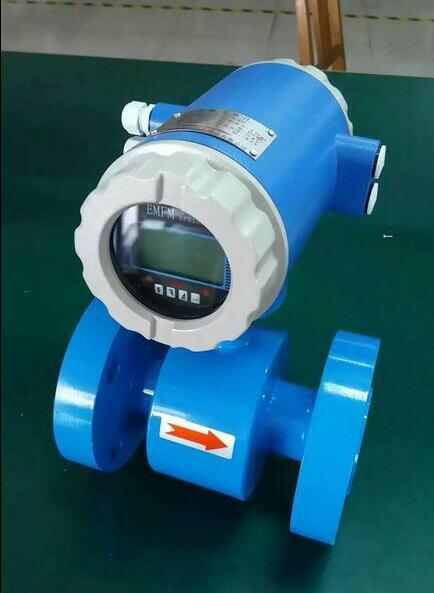

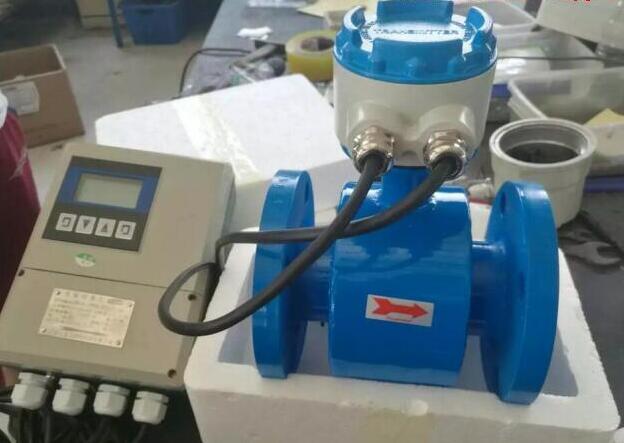

1、根據一體型和分離型污水流量計的特點，選擇合適的類型。一體型污水流量計安裝敷線方便，準確中等，不宜在地面以下安裝，以防轉換器被水淹沒。分離型污水流量計，精確度較高，轉換器與傳感器異地安裝，更適合現場環境比較差（如有害、有毒、易受水淹沒等場所）的場合，但安裝、敷線較嚴格，否則易引入干擾信號。

2、選擇合適的電極形式。對于不產生結晶、結疤、不沾污電極的介質，可用標準電極，否則用式清垢電極或有清洗連接裝置的電極。對于測污泥場合，還可選用可換式電極。

3、根據被測介質的腐蝕性選擇電極材料。

4、根據被測介質的腐蝕性、磨損性及溫度來選擇襯里材料。

◆儀表精度：管道式0.5級、1.0級；插入式2.5級

◆測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。

◆流速范圍：0.2～8m/s

◆工作壓力：1.6MPa

◆環境溫度：-40℃～+50℃

◆介質溫度：聚四氟乙烯襯里≤180℃      橡膠材質襯里≤65℃

◆防爆標志：ExmibdⅡBT4

◆防爆證號：GYB01349

◆外磁干擾：≤400A/m

◆外殼防護：一體化型： IP65；分 離 型：  傳感器IP68(水下5米，僅限于橡膠襯里)轉換器IP65

◆輸出信號：4～20mA.DC，負載電阻0～750Ω

◆通訊輸出：RS485或CAN總線

◆電氣連接：M20×1.5內螺紋，φ10電纜孔

◆電源電壓：90～220V.AC、24±10%V.DC

◆大功耗：≤10VA

◆儀表結構簡單、可靠，無可動部件，工作壽命長。

◆無截流阻流部件，不存在壓力損失和流體堵塞現象。

◆無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。

◆測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。

◆采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。

▲ 管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

▲ 測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

▲ 在現場可根據用戶實際需要在線修改量程。

▲ 高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

▲ 采用SMD器件和表面貼裝（SMT電路可靠性高）。

▲ 采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流測量的穩定性，功耗低。

▲ 全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1

▲ 超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好

▲ 內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間

▲ 具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。

    測量原理是基于法拉第電磁感應定律。即：導電液體在磁場中作切割磁力線運動，導體中產生感應電動勢，其感應電動勢E為：

E=K×B×D×V

K : 儀表常數

B : 磁感應強度

D : 測量管直徑

V : 平均流速

測量流量時，流體流過垂直于流動方向的磁場．導電性液體的流動感出一個與平均流速(亦即體積流量)成正比的電壓，因此要求被測的流動液體具有低限度的電導率。其感應通過二個與液體直接接觸的電極檢出，并通過電纜傳送至放大器，然后轉換成統一輸出信號。
