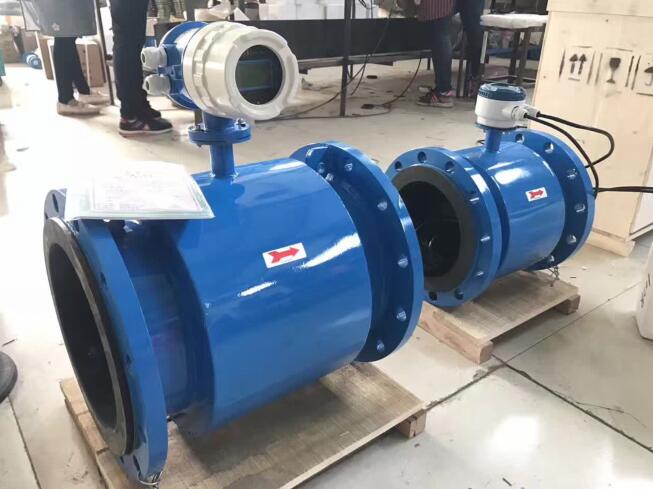

污水管道流量計

    污水管道流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極延管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為 B 的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢 E 。電動勢 E 正比于磁通量密度 B ，測量管內徑 d 與平均流速 v 的乘積。電動勢 E （流量信號）由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。

E=KBdv

式中： E為電極間的信號電壓（ V ）

B磁通密度（ T ）

d測量管內徑（ m ）

v平均流速（ m/s ）

式中 K 、 d 為常數，由于勵磁電流是恒流的，故 B 也是常數，則由 E=KBdv 可知，流體流量 Q 與電壓信號 E 成正比，即流速感應的信號電壓 E 與體積 Q 成線形關系。因此只要測量 E 就可以確定 Q ，這就是電磁流量計的基本原理。

由 E=KBdv 可知，被測流體介質的溫度、密度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或紊流）就不會影響測量結果。因此說電磁流量計是一種真正的體積流量。而不需任何修正。這是流量計的一突出特點，是其他任何流量計所沒有的。測量管內無活動及阻六流部件，因此幾乎沒有壓力損失，并且有極高的可靠性。

◆儀表精度：管道式0.5級、1.0級；插入式2.5級

◆測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。

◆流速范圍：0.2～8m/s

◆工作壓力：1.6MPa

◆環境溫度：-40℃～+50℃

◆介質溫度：聚四氟乙烯襯里≤180℃

橡膠材質襯里≤65℃

◆防爆標志：ExmibdⅡBT4

◆防爆證號：GYB01349

◆外磁干擾：≤400A/m

◆外殼防護：一體化型： IP65；

分 離 型： 傳感器IP68(水下5米，于橡膠襯里)

轉換器IP65

◆輸出信號：4～20mA.DC，負載電阻0～750Ω

◆通訊輸出：RS485或CAN總線

◆電氣連接：M20×1.5內螺紋，φ10電纜孔

◆電源電壓：90～220V.AC、24±10%V.DC

◆儀表結構簡單、可靠，無可動部件，工作壽命長。

◆無截流阻流部件，不存在壓力損失和流體堵塞現象。

◆無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。

◆測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。

◆采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。

◆備有管道式、插入式等多種流量計型號。

◆采用EEPROM存貯器，測量運算數據存貯保護安全可靠。

◆具備一體化和分離型兩種型式。

◆高清晰度LCD背光顯示。

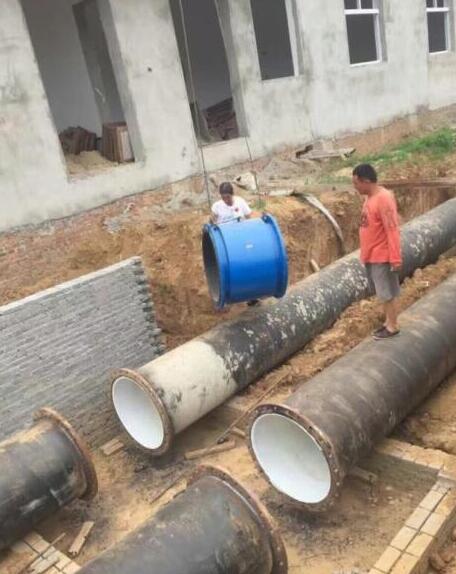

1、對外部環境的要求

a、應避免安裝在溫度變化很大或受到設備高溫輻射的場所，若必須安裝時，須有隔熱、通風的措施。

b、安裝在室內,若必須安裝于室外,應避免雨水淋澆,積水受淹及太陽曝曬，須有防潮和防曬措施。

c、應避免安裝在含有腐蝕性氣體的環境中，必須安裝時，須有通風措施。

d、為了安裝、維護、保養、方便，在流量計周圍需有充實的安裝空間。

e、流量計安裝場所應避免有強磁場及強振動源，如管道振動大，在流量計兩邊應有固定管道的支座。

2、對直管段的要求

為了改善渦流與流場畸變的影響，流量計安裝的前、后直管段長度有一定要求，否則會影響測量精度(也可安裝整流器，盡量避免在靠近調節閥和半開閥門之后安裝)。
