天然氣管道流量計

    用戶在選型時，應根據管道公稱壓力、介質壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。

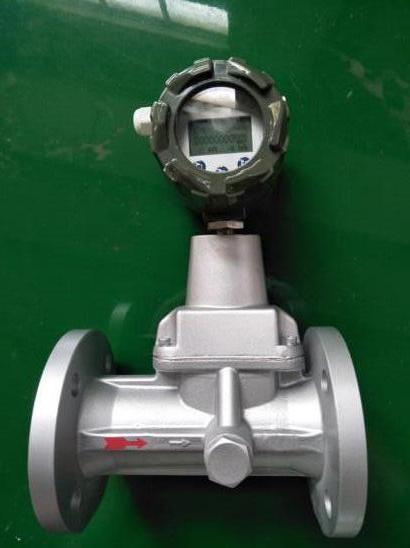

    天然氣管道流量計是利用流體旋渦的進動現象，采用壓電晶體作傳感元件，結合微機技術設計而成。微電腦、壓力、溫度傳感器于一體，采用內置式結構，使結構更緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；天然氣管道流量計采用雙檢測技術有效地提高了信號檢測強度，成功得抑制了由管線振動引起的干擾。

●  無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無需維護；

●  采用先進的電腦芯片，集成度高，體積小，性能好，整機功能強；

●  采用顯示屏，顯示位數多，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數。

●  采用EEPROM技術，各參數設置方便，并可保存400組流量數據；

●  脈沖、模擬信號輸出，并具有RS485接口；

●  采用MODEM，通過電話網絡可實現計算機遠程集中管理。

天然氣流量計技術參數

公稱通經（mm）：15.20,25,32,40,50,65,80,100,125,150,200,250,300

儀表材質：304、鋁合金

公稱壓力（Mpa）：PN1.6Mpa；PN2.5Mpa； PN4.0Mpa

被測介質溫度（℃）：－40～+80℃

環境條件：溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa

精度等級：氣體±1.5

量程比：1:10；1:15

輸出信號

傳感器：脈沖頻率信號0.1 ～ 3000Hz 低電平≤1V 高電平≥6V

變送器：兩/三線制4 ～ 20mADC電流信號

通  訊：RS485

供電電源：傳感器：+12VDC、+24VDC（可選）/變送器：+24VDC/現場顯示型：儀表自帶3.6V鋰電池

傳輸距離：≤200m

防爆等級：ExdIIBT6

防護等級：IP65

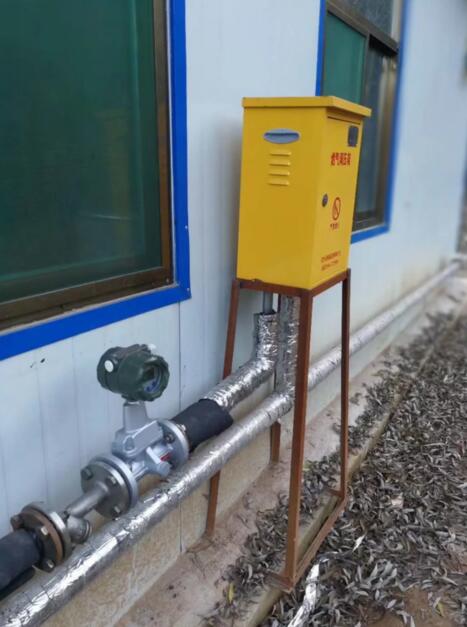

1、安裝時氣體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥10DN，下游直管段應≥5DN（DN為管道內徑）；

2、安裝前檢查儀表葉輪的靈活性,用微量氣體吹向渦輪,葉輪應靈活轉動、計數器工作正常,無噪音和突停、卡滯現象；

3、嚴禁帶表焊接法蘭,并嚴格清理過濾器和流量計之間的上游直管段,直管段中不得有殘留焊渣及其他雜物；

4、按安裝圖要求安裝并檢查整個系統密封性，保證無氣體泄露現象；

5、為了檢修時不影響氣體的正常輸送，應在傳感器的安裝處安裝旁通管道。
