鍋爐天然氣流量計

* 來源: 1 * 作者: DS * 發表時間: 2020-08-26 11:47:00 * 瀏覽: 1154

鍋爐天然氣流量計是吸取了國內外流量儀表先進技術優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表。是新型速度式儀表，是石油、化工、冶金、電力、工業鍋爐等工業，行業的燃氣計量和城市天然氣、燃氣調壓站封閉管道中低粘度氣體的體積流量和總量及燃氣計量的理想氣體檢測儀表。

鍋爐天然氣流量計特點：

內置式壓力、溫度、流量傳感器，安全性能高；

◆高準確度，一般可達±1.5%R、±1.0%R。

◆流量計表頭可360°旋轉，安裝使用簡單方便。

◆重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，在貿易結算中是優先選用的鍋爐天然氣流量計。

◆采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。

◆采用新型微處理器與高性能的集成芯片，運算精度高、整機功能強大，性能優越。

◆采用先進的微功耗高新技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行。

◆結構緊湊，無機械可動部件，傳感器及顯示一體化，外形美觀；出廠時已按國標及行業標準經過嚴格的標準校準設備進行參數的校正，用戶無需更改參數設置；

◆節流小，對環境條件要求少，對流量計的前后直管段安裝要求低（前為≥3DN 、后為≥1DN），水平或傾斜安裝都能準確計量；該流量計的安裝、使用及維護特別方便；

◆特有的壓力、溫度傳感器故障自診斷功能，并清晰簡明地顯示于LCD屏和上位機的界面中；

◆規格齊全，從DN10～DN300，滿足用戶的各種管徑和流量的需要；

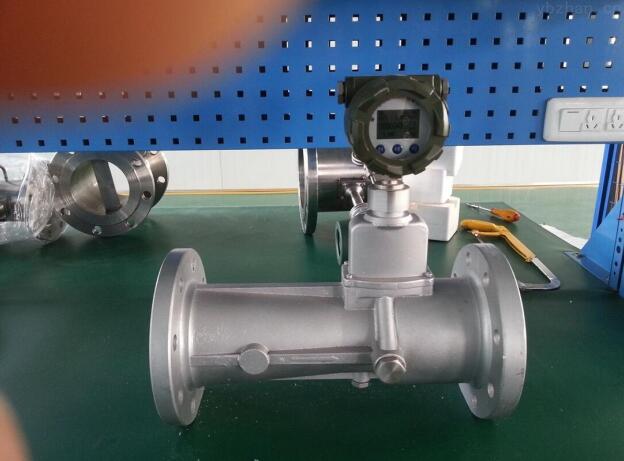

流量計由傳感器和轉換顯示儀組成。

1、傳感器包括旋渦發生器、檢測元件、整流器和殼體。

旋渦發生器由特定螺旋形葉片組成，它固定在殼體收縮段前端，強迫流體產生強烈的旋渦流。

檢測元件安裝在靠近擴張管的喉部，用熱敏、壓電、應變、電容或光纖等檢測元件可測出旋渦進動的頻率信號。

整流器固定在流量計表體出口，其作用是消除旋渦流，以減小下游流態對儀表測量的影響。

殼體設計成一定形狀的流道，使旋渦形成，固定和保護安裝在內部的零部件，并通過法蘭與管道相連接。

2、轉換顯示儀

由壓電傳感器檢測到的微弱電壓信號經過放大、濾波、整形后，變成頻率與流量成正比的脈沖信號，然后由顯示儀計數顯示。顯示儀配有外輸接口，輸出各種信號。對測量的氣體介質可進行溫度和壓力的補償，轉換為標準狀況下的體積流量，并顯示。

技術參數

儀表口徑（mm)及連接方式	50、65、80、100、125、150、200、250、300、400采用法蘭連接
精度等級	±1.5%R（±1%R需特制）*
量程比	1:10 ；1:20 ；1:30
儀表材質	表體：304不銹鋼或鑄鋁葉輪：防腐ABS或優質鋁合金轉換器：鑄鋁
使用條件	介質溫度：-20℃～+80℃ 環境溫度：-30℃～+60℃ 相對濕度：5%～90% 大氣壓力：86Kpa～106Kpa
工作電源	A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。當電壓低于2.0時出現欠壓指示
整機耗能	外電源：< 1W 內電源:平均功耗≤ 1W,可連續使用三年以上。
信號輸出功能	脈沖信號、4-20mA電流信號、控制信號
通訊輸出功能	RS485通訊
實時記錄功能⑤	起停記錄、日記錄、定時間間隔記錄
信號接線口	內螺紋M20×1.5或其他
防爆等級	ExdⅡBT6或ExiaⅡCT4
防護等級	IP65

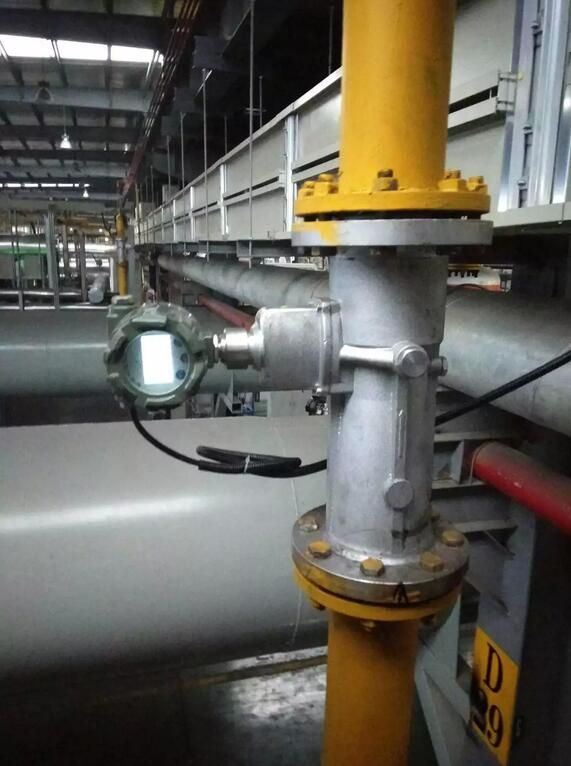

鍋爐天然氣流量計安裝

傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；

當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；

傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；

應避免外界強磁場的干擾；

在室外安裝使用時，應有遮蓋物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命；

安裝流量計之前應先清除管道中的焊渣等雜物。

投入運行時，應緩慢開啟流量計上、下游閥門，以免瞬間氣流過急而沖壞起旋器。

用戶不得自行更改防爆系統的接線方式和任意擰動各個輸出引線接頭；

流量計運行時，不允許隨意打開后蓋改動儀表參數，否則影響流量計的正常工作；

定時檢查流量計法蘭處的泄漏情況。

選型

代號	口徑	流量范圍m3/h
DS1801XO-25	DN25	2．5～30
DS1801XO-32	DN32	4.5-60
DS1801XO-50	DN50	10～150
DS1801XO-80	DN80	28～400
DS1801XO-100	DN100	50～800
DS1801XO-150	DN150	150～2250
DS1801XO-200	DN200	360～3600
	代號	功能1
	N	無溫壓補償
	Y	帶溫壓補償
		代號	輸出型號
		F1	4-20mA輸出(二線制)
		F2	4-20mA輸出(三線制)
		F3	RS485通訊接口
			代號	功能2
			E1	1.0級
			E2	1．5級
			T	常溫
			P1	1．6Mpa
			P2	2．5Mpa
			P3	4．0Mpa
			D1	內部3.6V供電
			D2	DC24V供電
			B1	不銹鋼
			B2	鋁合金
