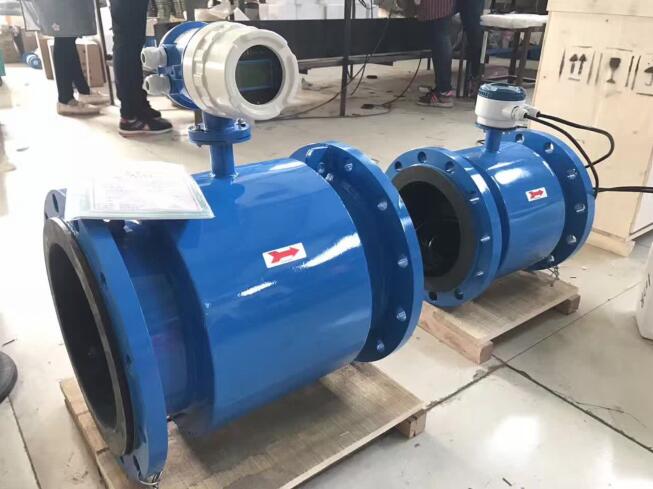

污水計量表

* 來源: 1 * 作者: DS * 發表時間: 2020-07-18 16:31:51 * 瀏覽: 1316

測量原理：

測量原理是基于法拉第電磁感應定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為：

E=KBVD

式中：K----儀表常數

B----磁感應強度

V----測量管道截面內的平均流速

D----測量管道截面的內徑

測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極撿出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20ma和0－1khz輸出。

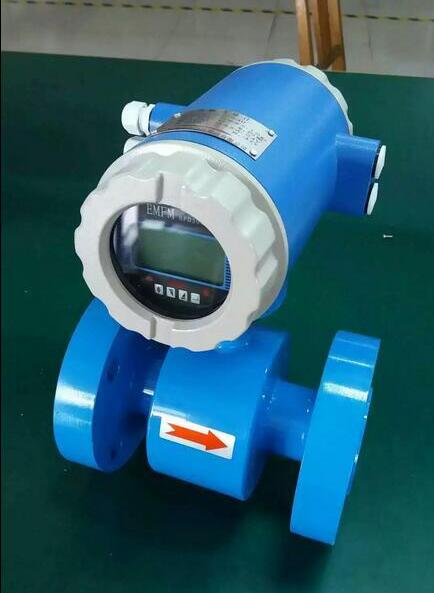

污水計量表特別設計了帶背光寬溫的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便，可以減少其他英文菜單所帶來的不便。另外我們?cè)O(shè)計4-6多電極結構，進一步保證了測量精度并且任何時候無需接地環，減輕了儀表體積和安裝維護的麻煩。

產品特點

. 全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達 150 ： 1 。

. 管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

. 測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數有關。

. 測量管內無可活動部件，傳感器使用壽命長。

. 抗干擾能力強、體積小、重量輕、安裝方便、維護量小、測量范圍寬。

. 測量不受流體溫度、密度、壓力、粘稠度、電導率等變化的影響。

. 可在老管道上截取改造安裝，施工簡單，工程量小。

. 與一般污水計量表的成本和安裝費用低，特別適合大中口徑管道流量的測量。

. 傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。

. 中文LCD顯示器，顯示累積流量，瞬時流量、流速、流量百分比等。

技術參數

公稱通徑系列 DN （ mm ）

管道式四氟襯里： 10 、 15 、 20 、 32 、 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 250 、 300 、 350 、 400 、 450 、 500 、 600

管道式橡膠襯里： 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 300 、 350 、 400 、 500 、 600 、 800 、 1000 、 1200 。流動方向：正、反凈流量。量程比： 150 ： 1 。

重復性誤差：測量值的± 0 。 1%

等級： 0.5 級、 1.0 級（管道式）

被測介質溫度：普通橡膠襯里： -20 ～ +60 ℃

高溫橡膠襯里： -20 ～ +90 ℃

聚四氟乙烯襯里： -30 ～ +100 ℃

高溫型四氟襯里： -30 ～ +180 ℃。

額定工作壓力：管道式： DN6 ～ DN80 ≤ 1.6Mpa, DN100 ～ DN250 ≤ 1.0Mpa,

DN300 ～ DN1200 ≤ 0.6Mpa 。

流量測量范圍：流量測量范圍對應流速范圍是 0.1 ～ 15m/s

電導率范圍：被測流體電導率≥ 5us/cm( 一體式 ) ，大多數以水為成分的介質，其電導率在 200 ～ 800 μ s/cm 范圍內，均可選用酸性流量計來測量其流量。

電流輸出： 0 ～ 10mA 時，負載電阻為 0 ～ 1.5k Ω； 4 ～ 20mA 時，負載電阻為 0 ～ 750k Ω

數字頻率輸出：輸出頻率上限可在 1 ～ 5000Hz 內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤ 35V 導通時集電極最大電流為 250mA 。

供電電源： 85 ～ 265V ， 45 ～ 63Hz 。

直管段長度：管道式：上游≥ 5DN ，下游≥ 2DN 。

連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合 GB11988 的規定。

防爆標志： mdIIBT4 。

環境溫度： -25 ～ 60 ℃

相對濕度： 5% ～ 95%

消耗總功率：小于 20 瓦。

型譜：

DS1801DC	15~3000
		代號	電極材料
		K1	316L
		K2	HB
		K3	HC
		K4	鈦
		K5	鉭
		K6	鉑合金
		K7	不銹鋼涂覆碳化鎢
			代號	內襯材料
			C1	聚四氟乙烯（F4）
			C2	聚全氟乙丙烯（F46）
			C3	聚氟合乙烯（FS）
			C4	聚錄丁橡膠
			C5	聚氨脂橡膠
				代號	功能
				E1	0.3級
				E2	0.5級
				E3	1級
				F1	4－20Madc,負載≤750Ω
				F2	0-3khz,5v有源，可變脈寬，輸出有效頻率
				F3	RS485接口
				T1	常溫型
				T2	高溫型
				T3	超高溫型
				P1	1．0MPa
				P2	1．6MPa
				P3	4．0MPa
				P4	16MPa
				D1	220VAC±10％
				D2	24VDC±10％
				J1	一體型結構
				J2	分體型結構

一體型的接線：

①勵磁電纜可選用YZ中型橡套電纜，其長度與信號電纜一樣

②信號電纜和其他動力電源電纜必須嚴格分開，不能敷設在同一根管子內，不能平行敷設，不能絞合在一起，應分別單獨穿在鋼管內。

③信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余電纜剪掉，并重新焊接頭，電纜進入傳感器電氣接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。

④分體型勵磁電纜和轉換器之間的連接用接線完成，轉換器和外部的連接同一體型。

分體型的接線:

1.測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。

2.測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。

3.由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。

4.傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。

5.LDE轉換器采用先進的單片機（MCU）和表面貼裝技術（SMT），性能可靠，精度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。

6.雙向測量系統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時候內保持穩定。
