污水流量計廠家

    污水流量計是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。

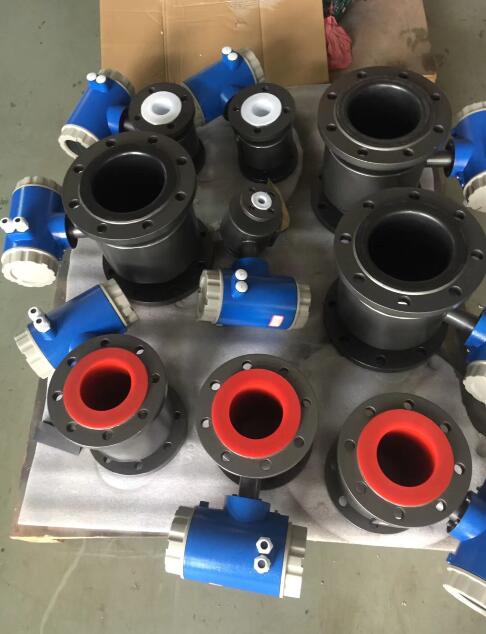

    污水流量計由流量傳感器和變送器兩大部分組成。傳感器測量管上下裝有勵磁線圈，通勵磁電流后產生磁場穿過測量管，一對電極裝在測量管內壁與液體相接觸，引出感應電勢，送到變送器。勵磁電流則由變送器提供。按轉換器與傳感器組裝方式分類，有分離型和一體型兩種。在污水處理工藝中大口徑流量計多為分體式，一部分安裝在地下，另一部分在地上。小口徑以一體式為多。



1）測量管道內無阻礙流動部件，無壓損，直管段要求底。

   轉換顯示器采用16位高性能微處理器，2×16LCD顯示，參數設定方便，編程可靠

2）測量不受流體密度、粘度、壓力、溫度、電導率變化的影響。

   雙向測量系統，內裝三個積算器可分別顯示：正向流量、反向流量及正、反向流量之差的總量

3）襯里有硬橡膠，聚氨酯，PTFE，PFA等多種材料供選擇。

   轉換顯示器有多種輸出：電流、脈沖、數字通訊、HART、485通訊協議

4）變送器的直流供電/交流供電，四線制/兩線制，防爆/非防爆，經濟型/標準型等細分滿足您的不同需求。

   傳感器本體與電極有多種材料可選

5）光敏鍵，可免開蓋操作；中文菜單顯示，方便用戶的使用。

   體積小、重量輕、運輸、安裝方便，可實現不斷流維護、拆裝

6）快速設定菜單，引導完成參數設置，方便快捷。

7）測量可靠性高，重復性好，長期免維護。量程比1000:1

污水流量計測量原理

       污水流量計的工作原理是基于法拉第電磁感應定律。當導電金屬桿以一定速度做垂直于磁力線方向的運動，即會產生感應電壓。

       在污水流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。

適用管徑 DN15mm~2600mm

電極材料 316L（不銹鋼）、HC（哈氏C）、HB（哈氏B）、Ti（鈦）、Ta（鉭）

適用介質 導電率>5us/cm的液體

測量范圍 0．1～10m/s(可擴展到15m/s)

量程上限 0.5～10m/s,推薦1～5m/s

精度等級 0.3級、0.5級、1.0級（隨口徑區分）

輸出信號 4～20mADC,負載≤750Ω；0～３KHz,5V有源，可變脈寬，有效頻率輸出：RS485接口

工作壓力 1.0MPa,1.6MPa,4.0MPa,16MPa(特殊)

流體溫度 -20℃～80℃,80℃～130℃，130℃～180℃ 參考襯里材質

環境溫度 傳感器-40℃～80℃;轉換器-15℃～50℃

環境溫度 ≤85％ＲＨ（20℃時）

供電電源 220VAC±10%;50Hz±1Hz;24VDC±10%

防護等級 一體式：IP65分體式：傳感器IP68轉換器IP6

接地環材質 1Cr18Ni9Ti(不銹鋼)、HC(哈氏C)、Ti(鈦)、Ta(鉭)、Cu(銅)

連接法蘭 國標GB9119-88(DIN2051,BS4504)

1、注意打造優質的安裝環境

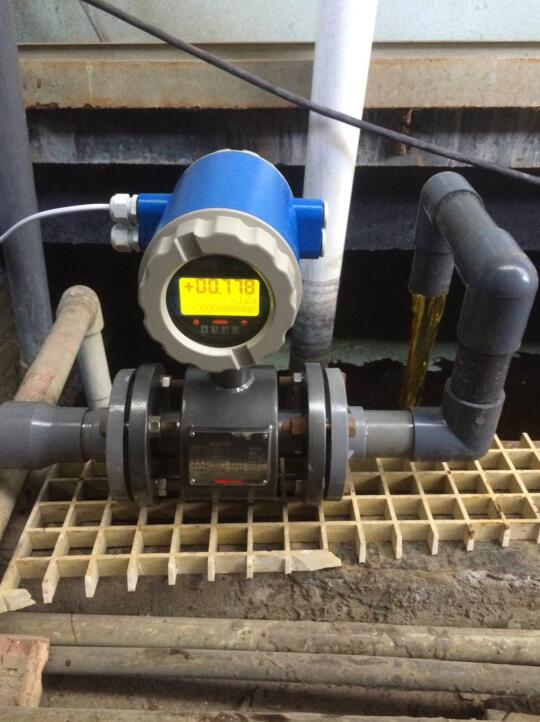

首先安裝污水流量計一要做好的就是要打造一個優質的安裝環境，為了讓污水流量計的工作不受影響并且保持良好的運行狀態，那么應當安裝時遠離具有電磁干擾圖2所示、大型設備以及有強烈震動的環境，而且這個環境的溫度變化也應當保持較為穩定的狀態。

2、注意做好安裝位置的選擇

然后安裝污水流量計之時要注意選擇最合適的安裝位置，一方面安裝所選的位置應當保證污水流量計內部始終能夠充滿被測液體，另一方面安裝的位置應當遠離各類水泵閥門以及彎頭等具有局部阻力的地方圖3所示.

3、按要求安裝好各個關鍵元件

另一個角度來說安裝污水流量計也應當以規范的方式安裝好各個關鍵性的組件，包括流量的控制閥門以及調節裝置都應當安裝在有助于其發揮功能的地方，而且各個部分的密封以及檢測工作也要保持充分的謹慎。

1）測量混合相流體時，選擇不會引起相分離的場所；測量雙組分液體時，避免裝在混合尚未均勻的下游；測量化學反應管道時，要裝在反應完成段的下游；盡量滿足前后直管段分別不小于5D和2D；

2）盡可能避免測量管內變成負壓；

3）選擇震動小的場所，特別對一體型儀表；

4）避免附近有大電機、大變壓器等，以免引起電磁場干擾；

5）易于實現傳感器單獨接地的場所；

6）盡可能避開周圍環境有高濃度腐蝕性氣體；

7）盡可能避免受陽光直照
