智能壓力校驗儀

一、概述:

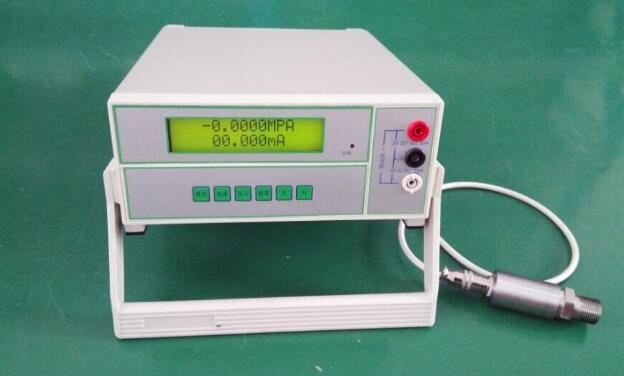

  YHYJ1803智能壓力校驗儀是我公司為校驗現場壓力儀表而研制的一款高精度、多功能標準儀表，儀器具有壓力測量、電流測量、24VDC電源輸出功能，與YHBY18系列壓力泵源有機結合為一個整體，實現對壓力(差壓)變送器、壓力開關、普通(精密)壓力表等儀表進行現場校驗。是一種高精度,多功能壓力校驗儀,在多種行業的工業現場,實驗室得到了廣泛使用，它可以測量發生壓力（真空）及電量測量（mA,V），同時提供24V直流電源。
 YHYJ1803智能壓力校驗儀在航空、航天、電力、石油、化工、冶金等行業是校驗壓力（差壓）變送器、壓力傳感器、普通（精密）壓力表、壓力開關及其他壓力類儀表的主要設備之一。
  YHYJ1803智能壓力校驗儀為交直流兩用的便攜式儀表，在測量壓力的同時，可測量電流，且壓力電流可同時顯示，儀表并備有24VDC輸出，使其成為理想的現場校驗儀表。

二、特點:
2.1 便攜式機箱，攜帶方便，操作輕松。
2.2 金屬外殼，耐用、強度好，抗干擾能力強。
2.3 最小可分辨Ipa的微小壓力變化。
2.4 備有DC 24V電壓源輸出和電流測量功能，符合客戶應用條件。
2.5 欠壓和過充保護電路的設置，大提高了電池的使用壽命。
2.6 壓力校驗儀高性能的微處理器對儀表零點和線性進行連續修正，保證儀表長時間內零點和準確度具有良好的重復性和穩定性，測量準確度高。
2.7 采用高性能CPU和溫度傳感器對儀表溫度漂移進行自動補償，保證準確度下的使用溫度范圍寬。
2.8 壓力校驗儀恒流充電, 具有電池電壓的過充電、欠電壓自動關機自動保護功能,保證電池不因過充電或欠壓而損壞,確保電池使用壽命長。
2.9 采用薄膜面板及進口輕觸開關，按件使用壽命長。
2.10 通過面板鍵盤操作,對儀表的時漂和非線性進行修正。

三、主要技術指標
3.1 量程壓力：-0.1~0~60.0MPa 范圍內多種量程，任意選用，也可按客戶量程訂做（可選一種量程內置模塊如：0-1MPA或-100Kpa-100Kpa等一個壓力范圍，也可選多種量程外置模塊如：-25KPa-0. 0-60KPa. 0-2.5Mpa. 0-60Mpa一主機可掛多個壓力量程模塊）。
3.2 分辨率:MIN  1Pa(壓力) MIN  1μA(電流)
3.3 電流：0~30.0mA
3.4 電壓：0~10.0V
3.5 電流測量范圍: 0～22mA
3.6 直流輸出:24VDC
3.6 準確度:0.1%F.S  0.05%F.S(壓力)    0.05%(電流)
3.7 使用溫度范圍:5～50℃
3.8 直流工作時間:≥10小時
3.9 顯示:4 1/2   5 1/2  LCD  LED
3.10 相對濕度: ≤ 80%RH
3.11 過載能力:1.2～1.5F＆#8226;S
3.12 電源、功耗：220V  ＡＣ    50Hz  3VA
3.13 電源及功率：內置6V鎳氫（鋰離子）電池，功<80mAh
3.14 外形尺寸:280×240×110mm(長×寬×高)
3.15 重量:2.0Kg

四、使用方法
4.1 YHYJ1803壓力校驗儀正確連接所有接線,如果測量介質為氣/液體，將引壓管接入后面板的接口，如果測量介質為液體，將傳感器接入壓力源上，并擰緊。
4.2 電源開關鍵:按“開”鍵,LCD顯示儀表型號,壓力量程和精度,然后自動進入測量狀態。
4.3 校零鍵:每次測量前，按一下校零鍵，儀表自動將傳感器的零點值采集并送到CPU進行處理，保證儀表測量數據真實性。
4.4 壓力鍵:重復按該鍵可實現壓力、電流顯示,壓力、毫米水柱或壓力、公斤力之間的轉化，若LCD顯示為測量電流狀態時,按一下該鍵,儀表將自動轉化到壓力測量狀態。
4.5 電流鍵:需檢測儀器電流時, 按一下該鍵,LCD顯示為電流、電流百分比之間的轉化。
4.6 背光鍵:當儀器工作于光線較弱的環境時, 按一下該鍵,打開背光燈, 方便讀數。
4.7 壓力校驗儀檢測變送器:輸出24VDC或校驗變送器時,請按儀表后面板上標明的接線方法連接。

五、注意事項
5.1 YHYJ1803壓力校驗儀常時間不用,應三個月充一次電。
5.2 儀表有足夠的過載能力,但超過過載能力,傳感器將有損壞的可能。
5.3 壓力傳感器的硅膜片很薄,切忌固體、顆粒或其它硬物進入壓力輸出接口內，否則應變膜片的損壞將
5.4 壓力校驗儀應放在通風干燥和無腐蝕性氣體的場所，若有特殊要求，請在定貨合同中標明。
5.5 沒有檢測技能和檢測設備,切勿隨意打開機蓋進行檢修,更不允許調整和更換元件,否則將無法保證儀表測量的準確性。
