液壓壓力校驗臺

產品概述:

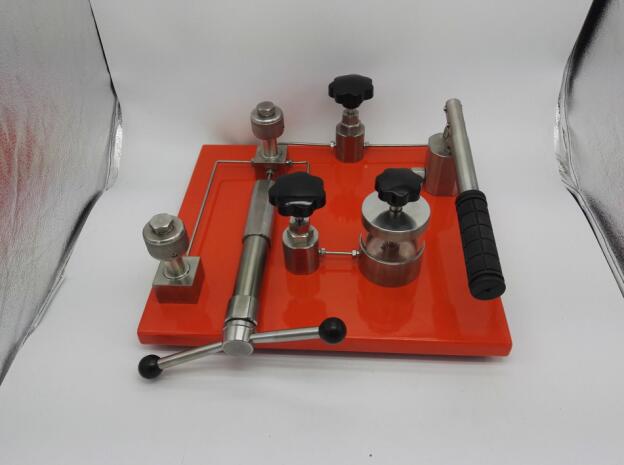

    YHJT1805液壓壓力校驗臺（以下簡校驗臺）是壓力儀表檢測工作中的重要輔助設備，與本公司的智能壓力校驗儀或精密數字壓力表配合使用，完成壓力儀表校準、檢測工作。校驗臺是一體化壓力校驗設備，具有壓力控制微調、壓力輸出功能。是我廠綜合多年壓力儀表研究和現場應用經驗而設計的經濟實惠的壓力計量器具。校驗臺是校驗壓力(差壓)變送器、精密壓力表、普通壓力表、壓力開關等儀器儀表的主要設備。

  校驗臺選用液壓泵作為壓力發生部件，輔以設計微調、快速接口、穩壓閥組成。操作簡單、結構合理、密封性能良好的特點，寬范圍壓力發生系統，可廣泛應用于計量、科研、工礦企業及儀表制造等行業。

產品特點:
1.采用不銹鋼，高密封技術
2.控壓準確度高,升壓平穩,操作簡單
3.造壓范圍及疏空度高
4.傳壓介質為變壓器油或純凈水，清潔衛生，不污染環境，提高校驗儀表的準確度
5.開放式結構，操作簡單，極易維護
6.杠桿式加壓，超大范圍加減壓，使升降壓過程更穩定
7.可外接氣源，省時省力
8.精細微調范圍寬,穩定性能高，提供更高的顯示分辨力

技術參數:
1.壓力范圍：0～10MPa 16MPa 25MPa 40MPa 60MPa(范圍內任選)
2.穩 定 度：優于0.02%F.S
3.輸出接口：M20 x 1.5
4.使用介質：液 體 （變壓器油-常規用   水-禁油）
5.外形尺寸：400×350×230mm
6.重    量：15.0kg

使用操作
1.正程檢測
擰下輸出1、輸出2接頭上的堵頭，打開穩壓閥，
將微調調至適當位置（中間位置），關閉油杯上方截止閥。輕輕操作杠桿，使變壓器油至兩個壓力輸出接口。再安裝標準表和被檢表，操作杠桿升壓至65MPa左右時，使用微調調至60MPa，穩定2-3分鐘后，逐點檢測。（過壓保護閥在造壓前一直打開）
2.回程檢測
按規程在滿量程讀數后，用微調緩慢降壓至檢定點，逐點檢測，直至零點。當操作微調不能降壓時，可以輕輕開啟截止閥進行降壓。
3.高壓狀態下，出現壓力緩慢下降時，關閉穩壓閥。(先使用微調將壓力微調到65MPa左右，穩壓2~3分鐘后，再緩慢調至60MPa。當壓力泄漏較快時，關閉穩壓閥、關閉過壓保護閥。)

注意事項
1. 校驗臺應選擇平整易操作的臺面放置，避免進入有高腐蝕性氣體及粉塵顆粒的環境中使用。
2. 被檢儀器應作適當清洗，避免污漬進入檢測回路。
3. 輸出1、輸出2接嘴為快速接頭，端面密封，安裝儀表時，無需借助任何工具，均勻用力擰緊，大概在密封面相互貼緊時，再擰1~2圈，即可。
4. 輸出1、輸出2接嘴為上下兩件組成，使用時應經常檢查下部鎖緊螺絲是否連接可靠，若連接不可靠，在遇高壓情況下，可能造成崩脫。
5. 液壓校驗臺當杠桿造壓較重時，請使用微調升壓，則較為輕松。
