夾裝式流量傳感器安裝要點

流量傳感器安裝方式的確定
1.時差式傳感器安裝方式有三種，分別是V法、Z法和W法。
　　　 測量時采用何種安裝方式，儀器說明書均有規定，但在邊界范圍一般比較模糊。如時差式超聲波流量計：V型安裝法適用測量管徑25～400㎜，Z型安裝法適用測量管徑100～2540㎜，W型安裝法適用測量管徑65㎜以下小管。V型與Z型、V型與W型在適用測量管徑均有部分重疊，如遇此情況則按下列原則選擇較佳安裝方式：V型安裝一般情況下是標準安裝方式，使用方便，測量準確。當被測管道很粗或由于被測流體濁度高、管道內壁有襯里或結垢太厚，造成V型安裝信號弱，儀表不能正常工作時，選用Z型安裝。原因是使用Z型安裝時，超聲波在管道中直接傳輸，沒有折射，信號衰耗小。W型安裝適于小管，通過延長超聲波傳輸距離的辦法來提高小管測量精度，使用W型安裝時，超聲波束在管內折射三次，穿過流體四次。
2.流量傳感器安裝方式有兩種，分別是對稱安裝和同側安裝，對稱安裝適用于中小管徑（通常小于600㎜）管道和含懸浮顆?；驓馀葺^少的液體；同側安裝適用于各種管徑的管道和含懸浮顆?；驓馀葺^多的液體。

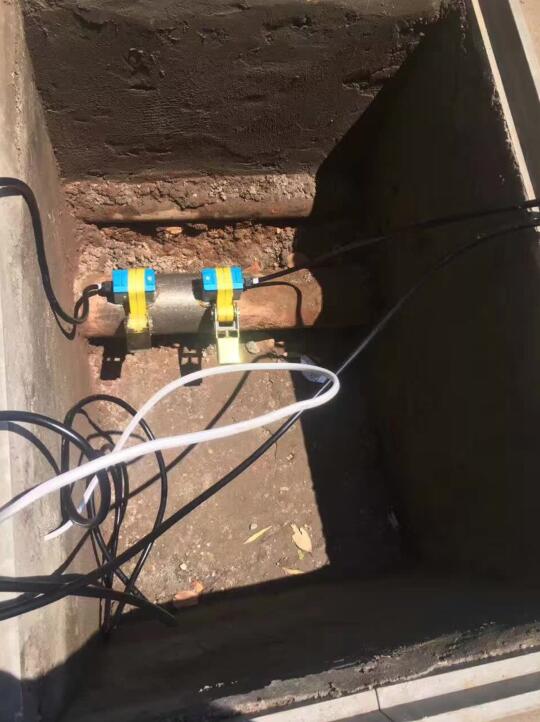

傳感器安裝要求
　　　 1.剝凈測量點處附近保溫層和保護層，使用角磨砂輪機、銼、砂紙等工具將管道打磨至光亮平滑無蝕坑。要求：漆銹層磨凈，凸出物修平，避免局部凹陷，光澤均勻，手感光滑圓潤。需要特別注意，打磨點要求與原管道有同樣的弧度，切忌將安裝點打磨成平面，用酒精或汽油等將此范圍擦凈，以利于傳感器粘接。
　　　 2.在水平管段上，兩個傳感器必須安裝在管道軸面的水平方向上，并且在軸線水平位置±45°的范圍內安裝，以防止管內上部流體不滿、有氣泡或下部有沉淀等現象影響正常測量。
　　　 3.傳感器安裝處和管壁反射處必須避開接口和焊縫。
　　　 4.傳感器工作面與管壁之間保持有足夠的耦合劑，不能有空氣和固體顆粒，以保證耦合良好。
